Инспекция разверток для косметической, электронной и пищевой промышленности с высокой скоростью FOCUSIGHT
FS500M GECKO

Инспекция разверток для косметической, электронной и пищевой промышленности с высокой скоростью FS500M GECKO
Машина Focusight серии FS500M GECKO для точной инспекции разверток коробок для выявления бракованной продукции, дефектов печати и послепечатной обработки в автоматическом режиме с высокой скоростью
Модели FS500 GECKO P2 FS500 GECKO P2N1 FS500 GECKO P3 FS500 GECKO P3N1
Зона инспекции 500 мм (ширина)
Разрешение при инспекции зоны печати (мм) Многоцветная печать: 0.12мм х 0.12мм
Ламинация и конгрев: 0.06мм х 0.12мм
Трафаретное и обычное лакирование: 0.06мм х 0.12мм
Инспекция обратной стороны заготовки: 0.12 мм х 0.2мм (для модификаций с индексом N1)
Обычная печать 1. Мин. зона проверки дефектов печати, таких как не пропечатанные элементы, пятна и др.: ≥0.15 мм2
2. Мин. зона проверки дефектов тиснения: ≥0.2мм2
3. Точность приводки печати: ≥0.2мм
4. Точность приводки высечки: ≥0.2мм
5. Глубокая печать: вертикальные полосы с шириной больше 0.1мм, и контрастностью больше 40
6. Разнотональность печати ∆E≥3 для PANTON, опция для CMYK
Различные штрих коды 1. Чтение кода: неправильный код и повторный код; высота кода не менее 26 мм
2. Серийный номер: неправильный номер и повторный номер
3. Дефекты при нанесении штрих кода: пятна, повреждение полосы, слабая интенсивность краски, вкрапления краски и пр.
4. Белые и черные линии: ширина белой линии 0,1 мм, длина не менее 5 мм.
Конфигурация инспекционной системы
Программное обеспечение 1
Focusight FSCheck 1
Рабочая станция 1
Камера цветная 1
Камера ч/б 1-2
Инспекции обратной стороны листа (опция) Для моделей N
Контроль фармацевтического / штрих кода (опционально)
Основные технические параметры
Максимальная техническая скорость 200 м/мин
Максимальная скорость инспекции до 50000 шт./час (ширина заготовки 100 мм) отбраковка с воздушной струей
до 40000 шт./час (ширина заготовки 100 мм) отбраковка механической планкой
Размер заготовки, мин. 100х100 мм
Размер заготовки, макс. 500х400 мм
Плотность материала 90-300 г/м2 отбраковка с воздушной струей
90-400 г/м2 отбраковка механической планкой
Габаритные размеры, Д х Ш х В 6600х3000х2240 мм
Вес, кг 4500 кг
FOCUSIGHT FOCUSIGHT FS500M GECKO

Следующие виды дефектов возможно определить на машинах серии Focusight FS 500M GECKO:

Серия машины FS500 GECKO P2 FS500 GECKO P2N1 FS500 GECKO P3 FS500 GECKO P3N1
Материалы Бумага, картон, мелованный картон, картон с лаковым покрытием, ламинированный картон, картон с металлизированным покрытием
Многоцветная печать
Точность высечки
Тиснение фольгой
Припрессовка голограмм
Бросания и замятия листов
Ламинирование o o
Точность приводки лакирования o o
Ошибки лакирования и царапины o o
Высота и точность при конгревном тиснении
Пузырьки, проплешины лакового слоя при трафаретной печати o
Царапины o o
Инспекция обратной стороны развертки
Штрих коды и QR коды

Примечание определяемые; o частично определяемые;  неопределяемые.

Заказать FS500M GECKO
  1. Устройство подачи
    Два самонаклада, для разных типов заготовок:
    Вакуумный 120-400 г/см2 (для бережной подачи материалов);
    Фрикционный 90-400 г/см2 (для работы на высокой скорости).

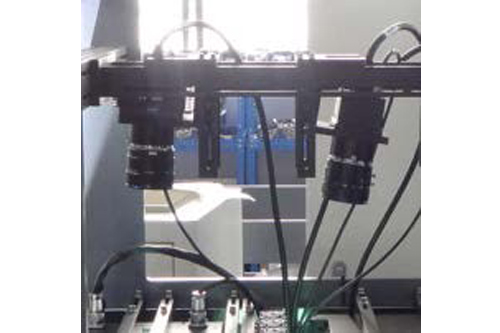

  2. Устройство инспекции
    Цветная камера со сверхвысоким разрешением, производство Германия;
    Камеры, в том числе ч/б, установлены в многостанционной сети, каждая с индивидуальным источником освещения (патент Focusight);
    Вакуумный конвейер для точного перемещения заготовок под камерами, оснащен промышленным компрессором.
  3. Секция транспортирования заготовок
    Двух кареточная система перемещения заготовок для стабильной работы на высокой скорости. Отбраковка воздушной струей;
    Отбраковка с механической планкой, скорость до 40 000 шт/час.
  4. Выводной конвейер для качественной и бракованной продукции
    Выводной конвейер для «хороших» заготовок с формированием каскада;
    Автоматический подсчет количества хороших заготовок с разделением на партии.

Документация(PDF). Каталог FOCUSIGHT FS500 GECKO
(размер 4,6 МБ)
