Одноножевые бумагорезальные машины сверхбольшого формата

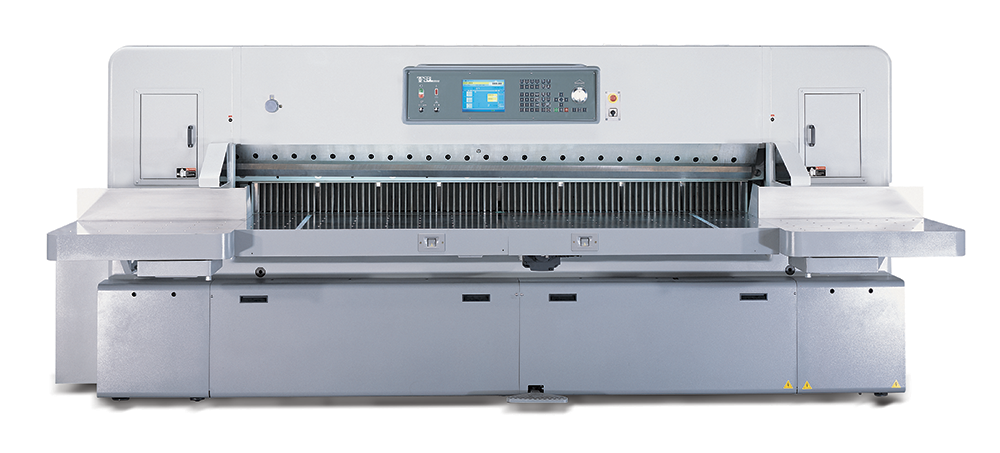

185ECE, 220ECE, 260ECE, 300ECE

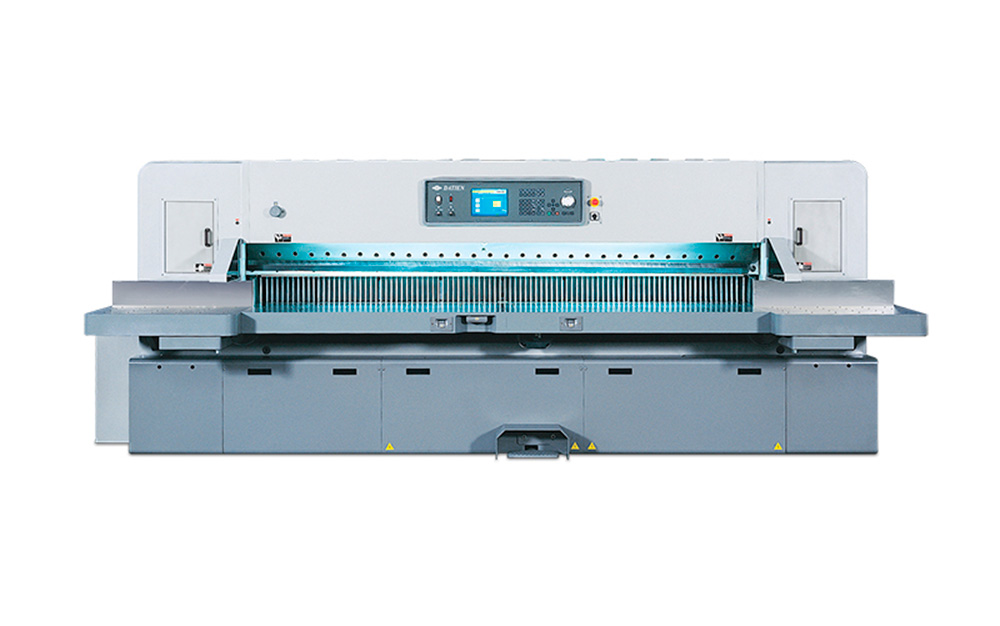

Серия CT-185E, CT-260E, CT-300E – одноножевые бумагорезальные машины сверхбольшого формата с компьютерным управлением. Техническое и технологическое оснащение машин, полностью соответствует оборудованию ведущих европейских и японских производителей. Резальные машины Datien отличает безукоризненная точность и стабильность параметров, высокая производительность.

МОДЕЛИ | CT-185E | CT-260E | CT-300E |
---|---|---|---|
Длина реза, мм | 1850 | 2600 | 3000 |
Глубина подачи затла, мм | 1850 | 2600 | 3000 |
Высота реза, мм | 165 | 165 | 165 |
Минимальная остаточная полоса обрезки без прижимной пластины, мм | 40 | 40 | 40 |
Производительность, циклов/мин. | 36 | 36 | 36 |
Давление прижима, кг | 400-6000 | 400-6000 | 400-6000 |
Глубина переднего стола, мм | 750 | 750 | 750 |
Мощность главного привода, кВт | 11.25 | 15 | 18.75 |
Мощность сервопривода затла, кВт | 2 | 3 | 3.5 |
Мощность помпы системы воздухораздува, кВт | 0.75х2 | 0.75х3 | 0.75х3 |
Потребляемая мощность, кВт | 14.75 | 20.25 | 24.5 |
Масса, кг | 6900 | 9500 | 11500 |
Габариты (ДхШхВ), мм | 3380x3580x1780 | 4030x4230x1780 | 4430x4630x1780 |
Новое поколение бумагорезальных машин c компьютерным управлением DATIEN.
Управление позиционированием затла с помощью высокоскоростного микрокомпьютера Mitsubishi (Япония). Прямой сервопривод Mitsubishi под управлением микрокомпьютера позволяет позиционировать затл с точностью 0,02 мм (± 0,01 мм) при высоких скоростях подачи затла.
Встроенный микрокомпьютер имеет дружественный и понятный интерфейс с большой емкостью памяти, позволяет программировать текущую и последующие работы, включает автоматическую функцию для работ с часто повторяющимися резами (резка этикеток) и отображением информации на 10”4 цветном мониторе.
Двухрычажный привод ножа обеспечивает высокую скорость, плавность и точность реза при длительной эксплуатации.
Knife Drive Arms - Рычаги привода ножа с системой защиты калиброванными предохранительными срезными болтами. Когда усилие реза превышает порог защиты ножа, происходит срезка предохранительных болтов и рычаги разъединяются от привода ножа. Одновременно микровыключатели посылают сигнал в компьютер, который останавливает цикл реза, предотвращая тем самым серьезные повреждения машины.
Регулировка давление прижимной балки при помощи вращающегося колесика на передней панели с отображением давления на цветном мониторе.
Инфракрасный световой барьер. Быстродействующая система защиты инфракрасным световым барьером останавливает рабочий цикл машины при попадании в рабочую зону постороннего предмета.
Механическое устройство подъема ножа. Механическое устройство подъема для быстрой и безопасной замены ножа со стороны рабочей зоны.
Электромагнитной тормозной муфты. Электромагнитная тормозная муфта в соответствии с Европейской спецификацией системы безопасности СЕ. Обеспечивает 100% контроль сцепления при минимальном требовании к обслуживанию.
Оптическая индикация линии реза. Оптическая индикация позволяет контролировать предварительное расположение ножа на материале перед резом.
Шариковая втулка и линейная направляющая. Прецизионные механизмы безлюфтовой закрытой шариковой втулки и линейной направляющей позволяют перемещать затл плавно и точно.
Рабочий стол с центральным пазом и специальной лентой для предотвращения попадания пыли бумаги на шариковую втулку и линейную направляющую.
Защитный замок для держателя ножа Держатель ножа оборудован системой защиты типа механического замка защищающий оператора в случае сбоев подачи электропитания.
Втулки не требующие смазки и опорные пластины. Во всех подвижных узлах машины установлены втулки, не требующие смазки. Стойкие к износу опорные пластины установлены на направляющей держателя ножа. Эти компоненты не требуют обслуживания и гарантируют бесперебойную работу машины.
- Система высокоскоростного электромеханического реза с регулируемым давлением гидравлического прижима
- Двухрычажный привод ножа
- Прямой сервопривод позиционирования затла с точность позиционирования 0,02 мм
- Закрытая шариковая втулка и прецизионная линейная направляющая для плавного и точного перемещения затла

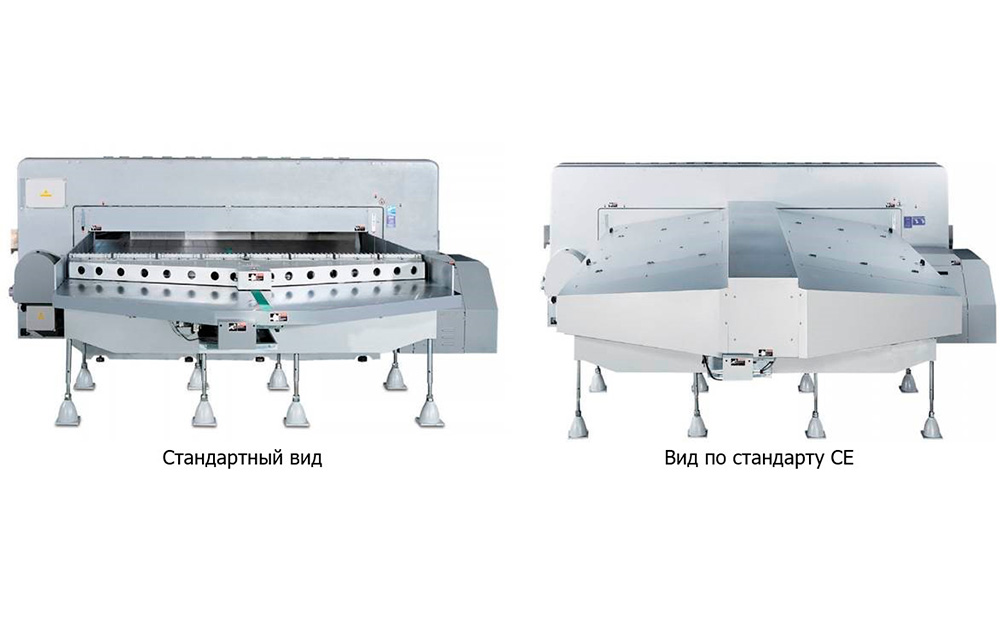

- Системы механической безопасности бумагорезальной машины в соответствии с Европейским стандартом СЕ
- Рабочий стол с центральным пазом закрытым специальной лентой для предотвращения попадания бумажной пыли
- Оптическая индикация линии реза.
- ИК-защитный барьер.
- Двухкнопочный пуск по принципу занятости обеих рук
- Механическое подъемное устройство для замены ножа
- Столы с воздушной подушкой и хромированной поверхностью
- Централизованная система смазки машины и механизма привода затла
- Компьютерное управление машиной с 10”4 цветным монитором
- Емкость памяти 200 программ по 99 страниц
- Оперативное управление усилием прижима с фронтальной панели
- Мощная литая станина
