Многофункциональная фальцевально-склеивающая машина, самая производительная в своем классе
Elite 70, 90, 110, 135, 145
Фальцевально-склеивающие машины Signature серии Elite отличаются уникальной конструкцией, позволяющей работать на скоростях до 550 метров в минуту! Машина специально разработана для выполнения даже сложных видов работ на высокой скорости.
Модели | 70 | 90 | 110 | 135 | 145 |
---|---|---|---|---|---|
Стандартная коробка | |||||
Макс. формат заготовки, мм | 750х800 | 900х900 | 1100х900 | 1350x1000 | 1450x1000 |
Мин. формат заготовки, мм | 80х50 | 80х70 | 80х70 | 150x70 | 150x70 |
Коробка с самосборным дном | |||||
Макс. формат заготовки, мм | 675х800 | 875х900 | 1075х900 | 1325x1000 | 1425x1000 |
Мин. формат заготовки, мм | 150х120 | 160х150 | 160х150 | 180x150 | 180x150 |
4-х клапанная коробка | |||||
Макс. формат заготовки, мм | 650х800 | 850х900 | 1050х900 | 1300x900 | 1400x900 |
Мин. формат заготовки, мм | 150х150 | 185х185 | 185х185 | 185x185 | 185x185 |
6-и клапанная коробка | |||||
Макс. формат заготовки, мм | 650х800 | 850х900 | 1050х900 | 1300x900 | 1400x900 |
Мин. формат заготовки, мм | 250х150 | 250х185 | 250х185 | 250x185 | 250x185 |
Плотность, картона, г/м2 | 250-800 | 250-800 | 250-800 | 250-800 | 250-800 |
Профиль гофрокартона | E,В | E,В | E,В | E,В | E,В |
Макс. техническая скорость м./мин. | 550 | 550 | 550 | 350 | 350 |
Длина линии, мм | 17500 | 17500 | 17500 | 17900 | 17900 |
Масса, кг | 9 400 | 10 300 | 11 200 | 12 500 | 13 400 |
Потребляемая мощность, кВт | 45.7 | 45.7 | 45.7 | 50.7 | 50.7 |
Особенностью машины является применение в базовом оснащении независимых сервоприводов, высокоскоростных сервоприводов обратных загибателей, секции равнения заготовок, длинных секций предварительной и окончательной фальцовок. Применение в машине устройства фальцовки ремнями для 4/6-и клапанных коробок позволяет уменьшить образование задиров и царапин на поверхности картона и повышает плотность сгиба.
Модернизированное прецизионное автоматическое устройство подачи заготовок совместно с устройством равнения, выполняют точную подачу, исключающую малейшие перекосы, на очень высокой скорости, не допуская любых дефектов заготовок в секции предварительной фальцовки.
Elite обеспечивает высокоскоростное и мягкое складывание любого-типа коробок: стандартных коробок, коробок с диспропорциональными сторонами, коробок с самосборным дном, разборных 4/6 клапанных коробок.
Для достижения гибкости производства в машину устанавливается многофункциональная форсуночная клеевая система с устройствами контроля и автоматическая система вывода из машины некондиционных коробок.
SIGNATURE ELITE - машина, сочетающая в себе удобство оператора и производительность в максимальной степени.
При перенастройке тиража с изменением размера заготовок удлиненная секция окончательной фальцовки имеет функцию поднятия/опускания средних кареток без снятия установленных инструментов (аксессуаров). Обеспечивает плавное складывание заготовок и минимизирует время переналадки.
Примеры разверток коробок для Signature ELITE - 110N46CS
1. Стандартная коробка |
2. Коробка с самосборным дном |
3. 4-х клапанная коробка |
4. 6-и клапанная коробка |
Плотность картона (г/м2) |
|
1. Стандартная коробка | 200 - 800 |
2. Коробка с самосборным дном | 250 - 800 |
3. 4/6 клапанная коробка | 250 - 800 |
Гофрокартон |
|
1. Стандартная коробка | E, B тип |
2. Коробка с самосборным дном | E, B тип |
3. 4/6 клапанная коробка | E тип |

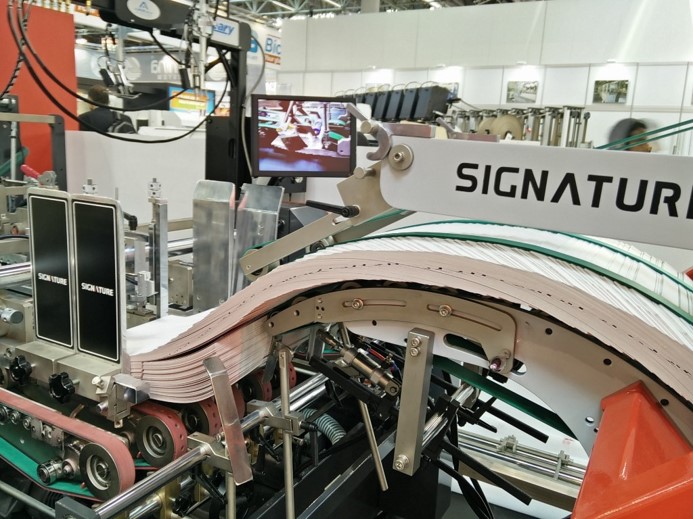

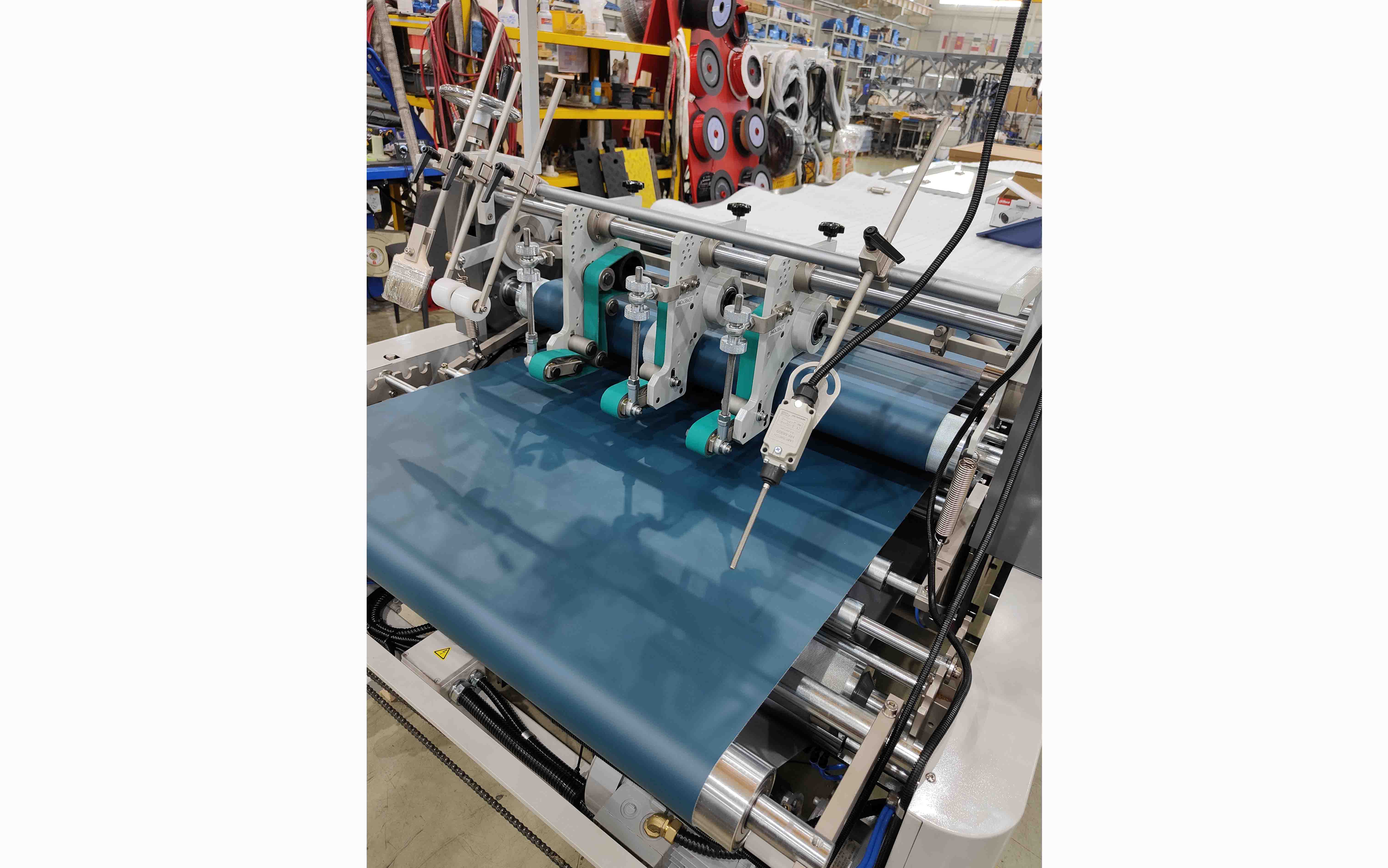

Прецизионный самонаклад Signature Elite с пневматическим подъемом передних упоров и боковых направляющих для быстрой переналадки на любой тип заготовок.

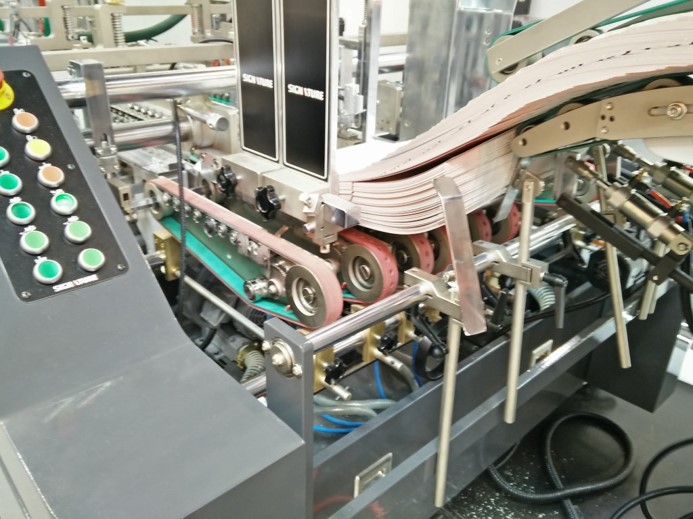

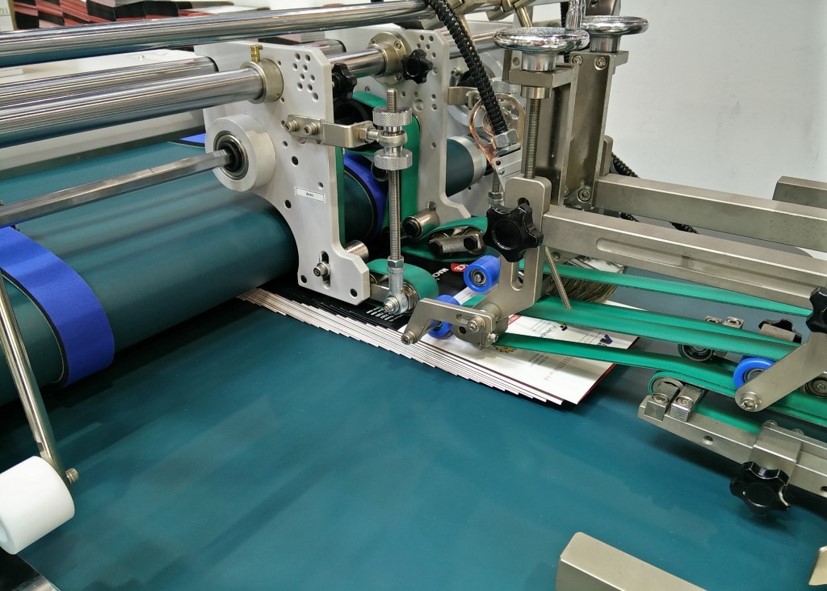

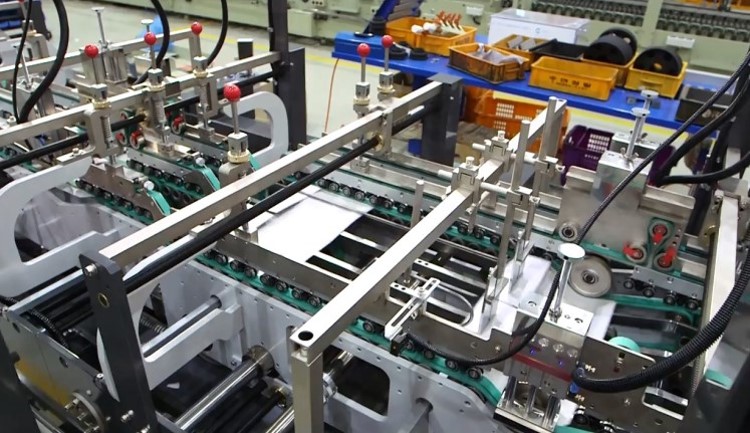

Секция равнения заготовок Signature Elite корректирует направление и устраняет малейшие перекосы картонных заготовок, поступающих из самонаклада для дальнейшего точного складывание.

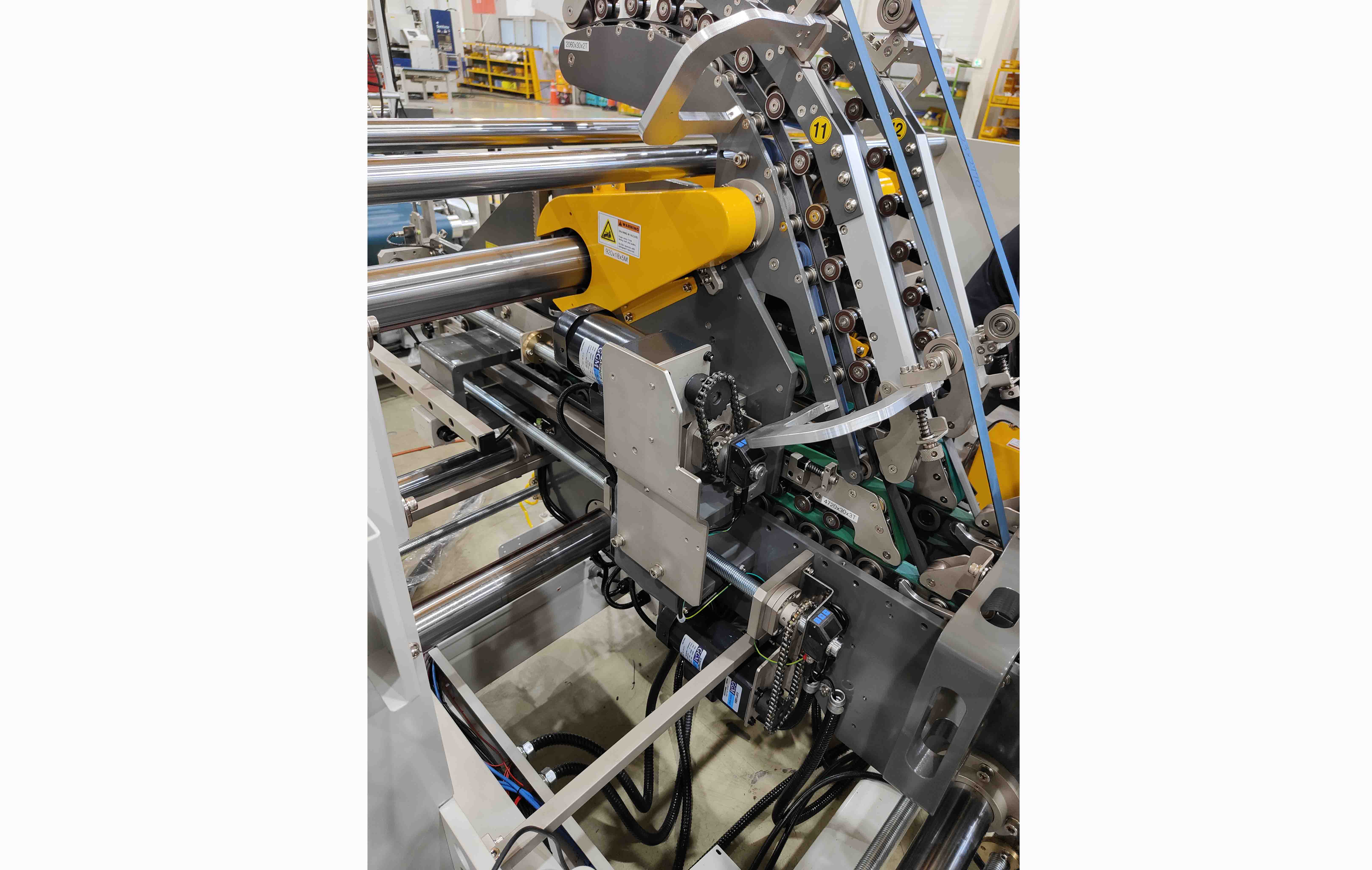

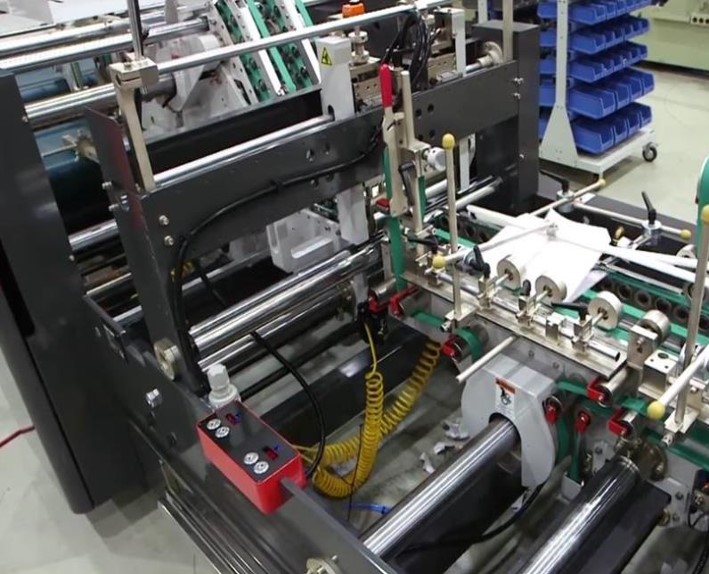

Высокая скорость работы обратных загибателей позволяет Signature Elite достигать максимальной производительности при изготовлении 4/6 клапанных коробок.
Работа обратных загибателей, контролируется компьютером, параметры задаются с цветного сенсорного жидкокристаллического дисплея, имеющего возможность программировать и хранить в памяти до 99 различных заданий для быстрого повтора работ.

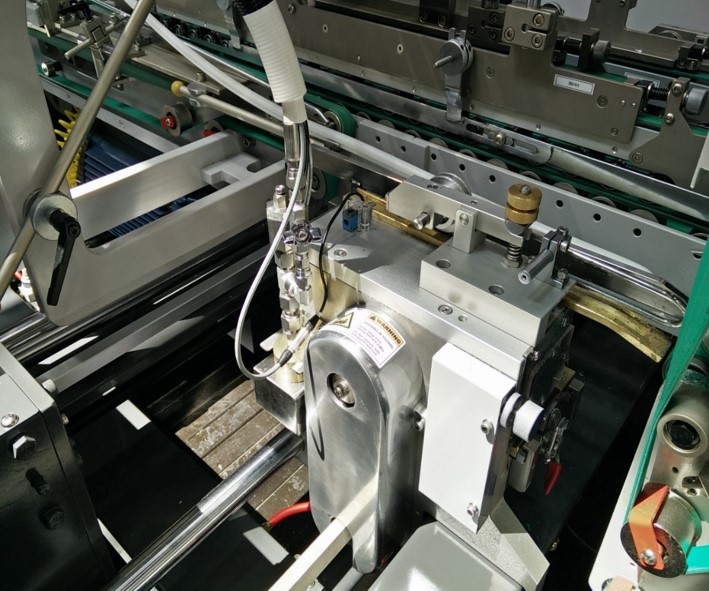

Управление дисковым клеевым аппаратом производиться оператором с сенсорного цветного жидкокристаллического дисплея. Быстрое отключение клеевого аппарта позволяет предотвратить износ и задиры клеевого диска.
Конструкция клеевой ванны легко снимается для быстрого обслуживания.
Клеевой аппарат предусматривает применение сменных клеевых дисков как гладких, так и с насечками, различной толщины.

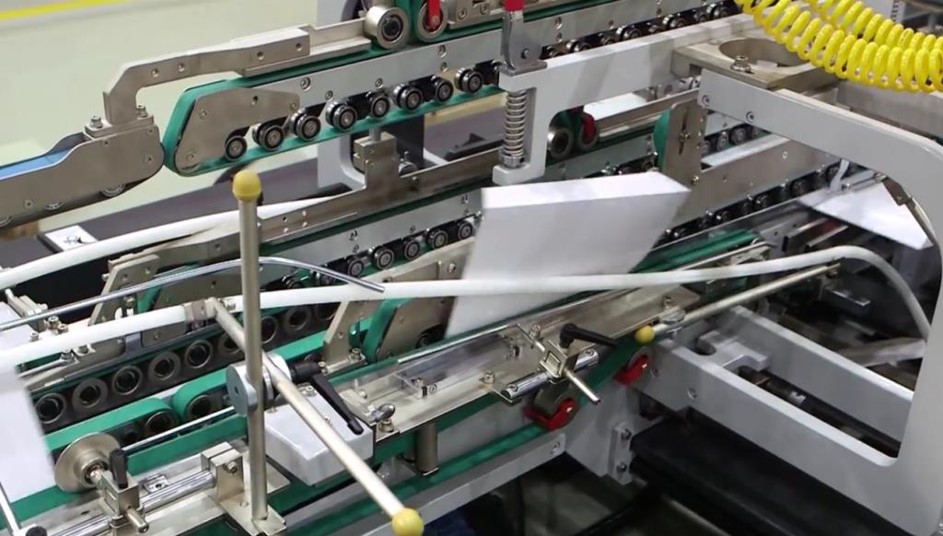

Устройство фальцовки ремнями для 4-х и 6-и клапанных коробок (в сравнение с статическими направляющими) помогает уменьшить образование задиров и царапин на поверхности картона и повышает плотность сгиба при помощи ремня, при фальцовке картонных коробок.

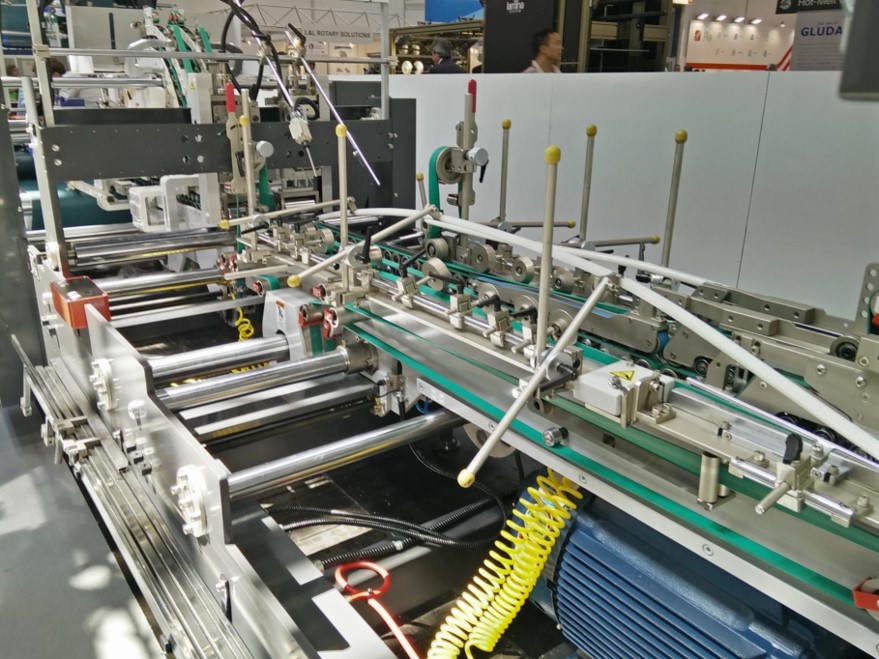

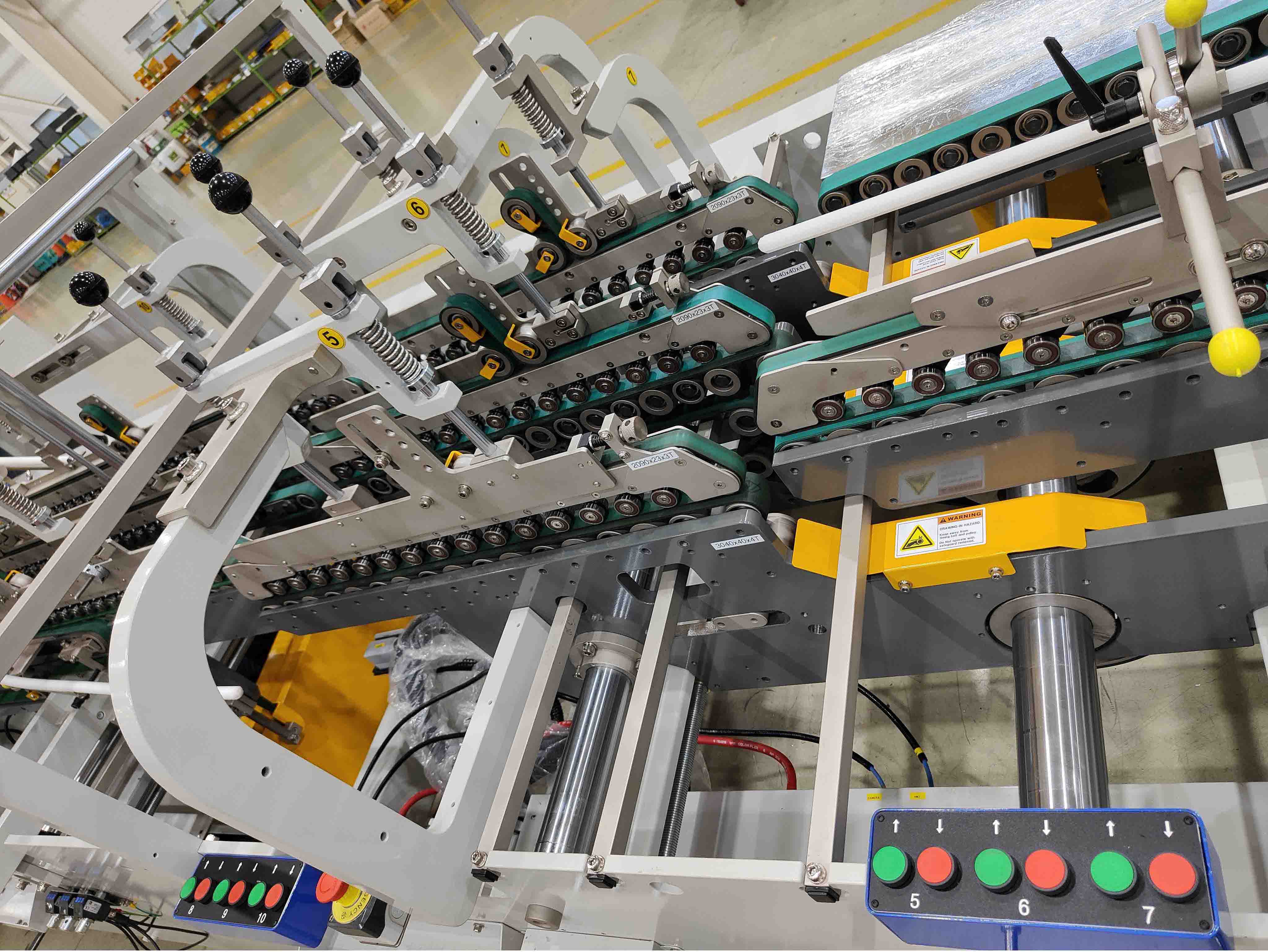

Каретки секции окончательной фальцовки с пневматическим управлением, для работы с заготовками шириной 80-100 мм, без демонтажа и замены инструментов, сохраняют установленные регулировки скорости фальцующих ремней.

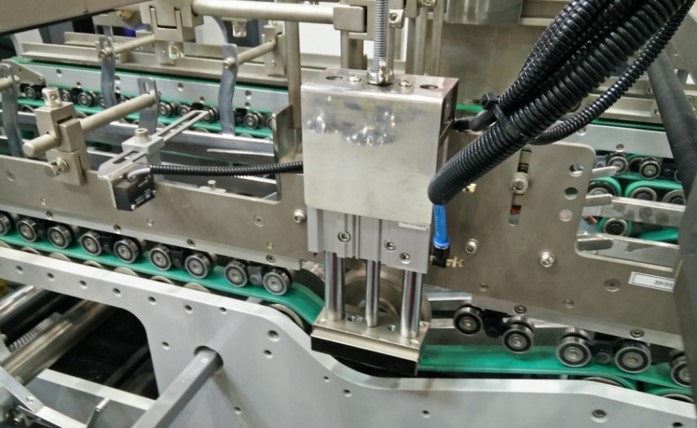

Устройство вывода из машины некондиционных коробок Signature верхними ремнями совместно с работой системы контроля качества.
Конструкция передающе – прессующей секции двойного действия позволяет оптимизировать вывод заготовок (возможен вывод верхним и нижним каскадом).
Регулировка усилия натяжения прижимных ремней в секции сокращает время приладки.

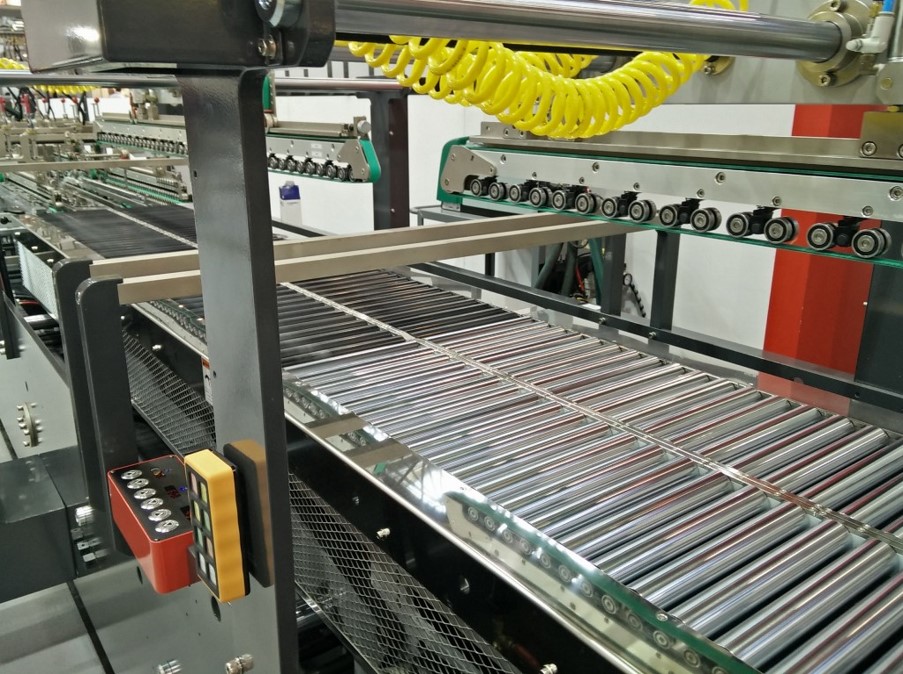

Модульный прессующий транспортер с удлиненной секцией обжима, использует точное и простое двухэтапное пневматическое регулирование давления.
Первая этап – плавная подача заготовок с созданием плотного каскада.
Далее на втором этапе постоянное давление поддерживают двойные пневмо-цилиндры, улучшая сцепление клея и устраняя перекос картонных заготовок.
- Секция фальцовки дна
- Система FAST FOLD
- Система FAST FOLD
- Дисковый клеевой аппарат
- Секция окончательной фальцовки дна
- Секция окончательной фальцовки дна
- Прессующе-передаточная секция
- Отбраковщик верхними ремнями
- Прессующий транспортер
- Прессующий транспортер
- Поворотный стол
- Система автоматизированной загрузки Sig Feed
- Система автоматизированной загрузки Sig Feed
Документация(PDF). Размеры разверток Signature ELITE
(размер 53 КБ)
Документация(PDF). Брошюра Signature ELITE
(размер 518 КБ)
Документация(PDF). Каталог возможных дизайнов коробок для Signature
(размер 1,4 МБ)
