Универсальная фальцевально-склеивающая машина с широким набором дополнительных устройств
Premier 70, 90, 110, 135
Signature Premier – высокоскоростная и максимально универсальная, разработана, чтобы удовлетворить любые потребности рынка в изготовлении разнообразных типов коробок в быстро изменяющейся упаковочной промышленности.
| Модели | 70 | 90 | 110 | 135 |
|---|---|---|---|---|
| Стандартная коробка | ||||
| Макс. формат заготовки, мм | 750х800 | 900х900 | 1100х900 | 1350x1000 |
| Мин. формат заготовки, мм | 80х50 | 80х70 | 80х70 | 150x70 |
| Коробка с самосборным дном | ||||
| Макс. формат заготовки, мм | 675х800 | 875х900 | 1075х900 | 1325x1000 |
| Мин. формат заготовки, мм | 150х120 | 160х150 | 160х150 | 180x150 |
| 4-х клапанная коробка | ||||
| Макс. формат заготовки, мм | 650х800 | 850х900 | 1050х900 | 1300x900 |
| Мин. формат заготовки, мм | 150х150 | 185х185 | 185х185 | 185x185 |
| 6-и клапанная коробка | ||||
| Макс. формат заготовки, мм | 650х800 | 850х900 | 1050х900 | 1300x900 |
| Мин. формат заготовки, мм | 250х150 | 250х185 | 250х185 | 250x185 |
| Плотность, картона/, г/м2 | 200-800 | 200-800 | 200-800 | 200-800 |
| Профиль гофрокартона | E | E | E | E,В |
| Макс. техническая скорость м./мин. | 430 | 430 | 430 | 250 |
| Длина линии, мм | 14100 | 14100 | 14100 | 14500 |
| Масса, кг | 7200 | 7500 | 8000 | 9200 |
| Потребляемая мощность, кВт | 33.5 | 33.5 | 33.5 | 39.2 |
Все детали, в машине Premier изготовлены с учетом удобства оператора, конструктивные решения направлены на минимизацию времени подготовки к производству тиража.
Простой доступ ко всем настройкам обеспечивает легкость обслуживания и эксплуатации.
Жесткая конструкция станины гарантирует высокую точность в течение более длительного периода эксплуатации.
Стандартные принадлежности и аксессуары машины, позволяют работать на фальцевально-склеивающей машине Premier на максимальных скоростях.
Компоненты машины делают обработку простых и сложных специализированных коробок доступными, гарантируют более высокую производительность, с наивысшим качеством и для удовлетворения разнообразных запросов клиентов.
Примеры разверток коробок для Signature Premier - 110N46CS
1. Стандартная коробка |
2. Коробка с самосборным дном |
3. 4-х клапанная коробка |
4. 6-и клапанная коробка |
Плотность картона (г/м2) |
|
| 1. Стандартная коробка | 200 - 800 |
| 2. Коробка с самосборным дном | 250 - 800 |
| 3. 4/6 клапанная коробка | 250 - 800 |
Гофрокартон |
|
| 1. Стандартная коробка | E тип |
| 2. Коробка с самосборным дном | E тип |
| 3. 4/6 клапанная коробка | E тип |

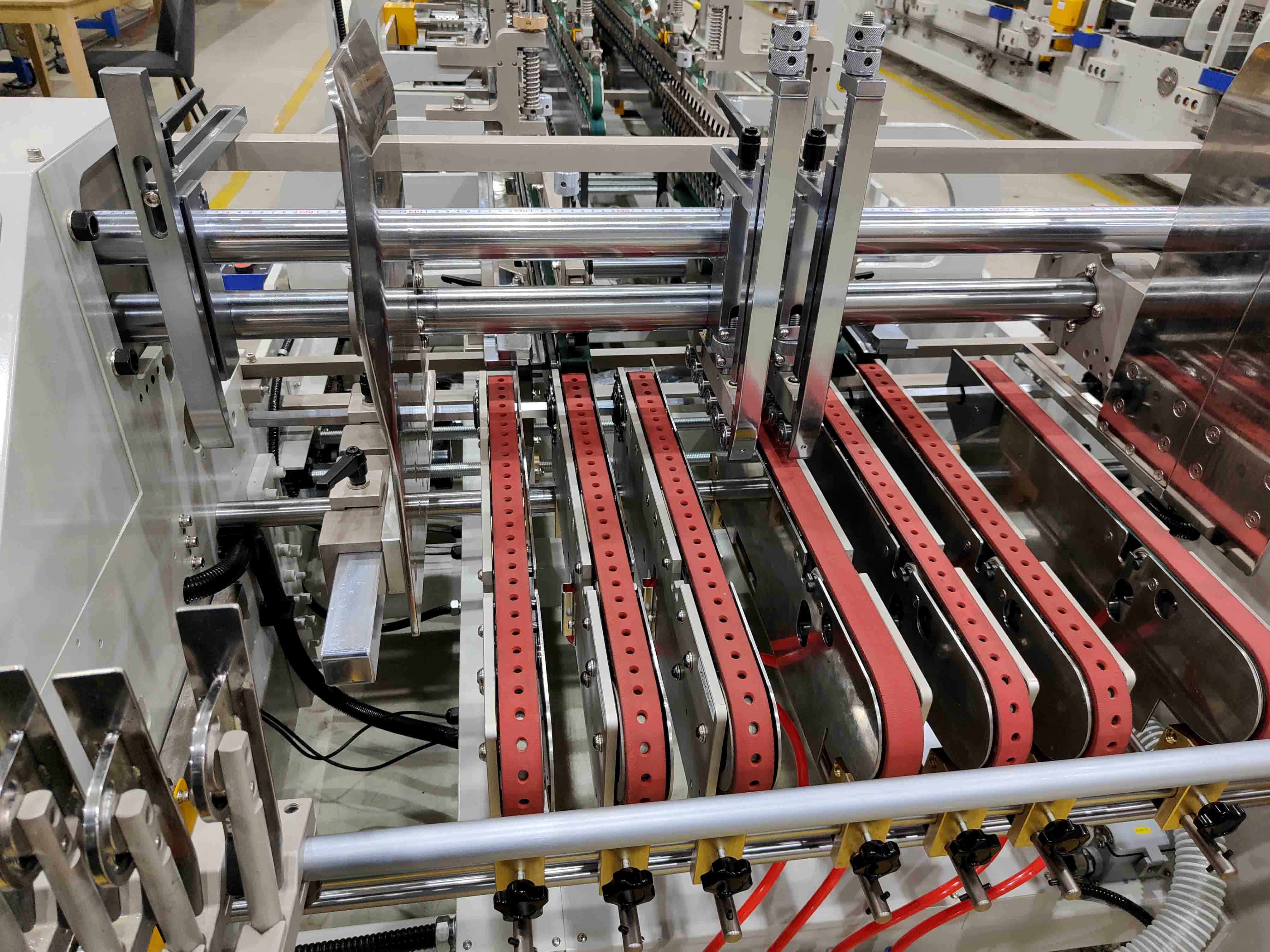

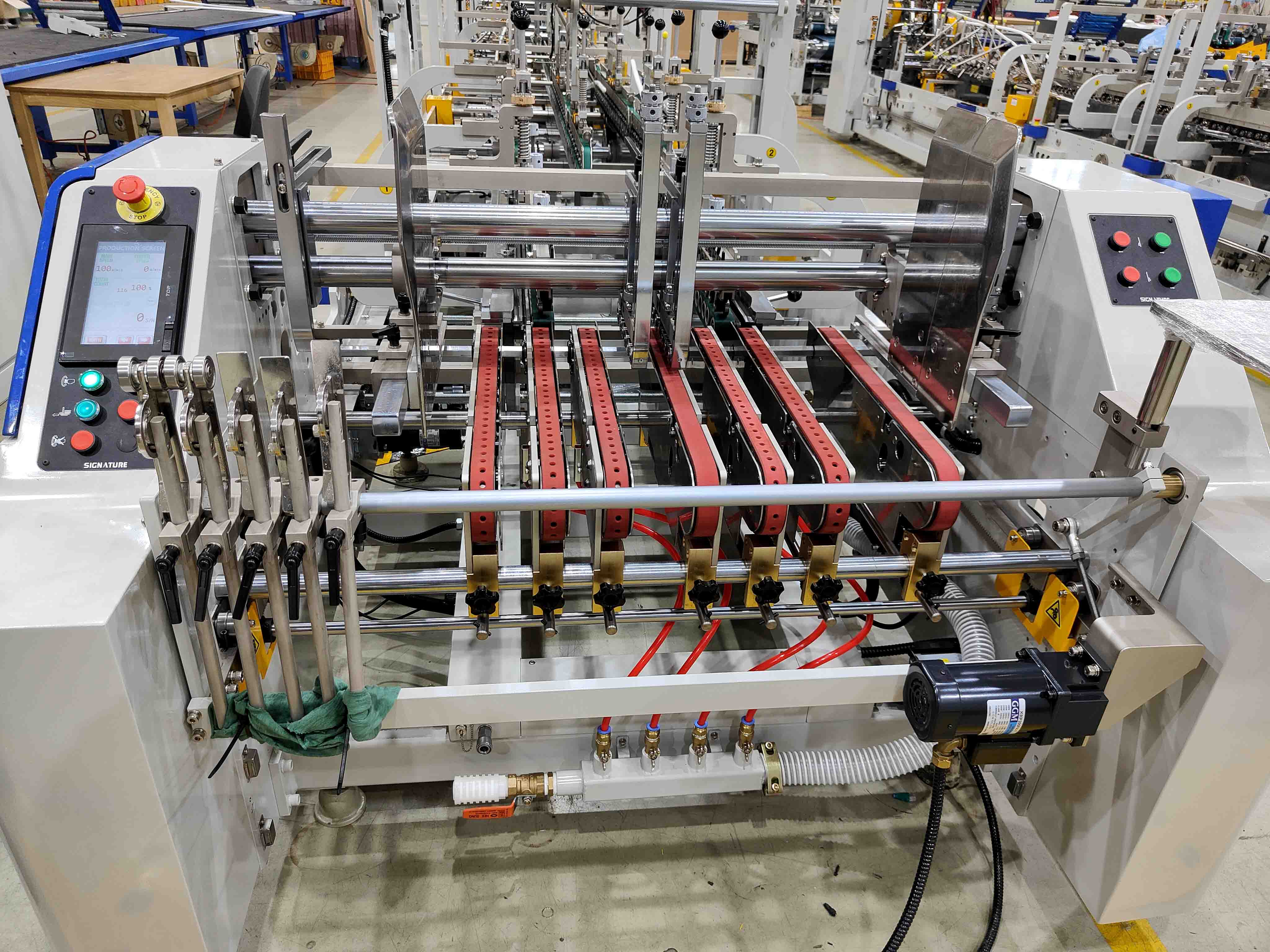

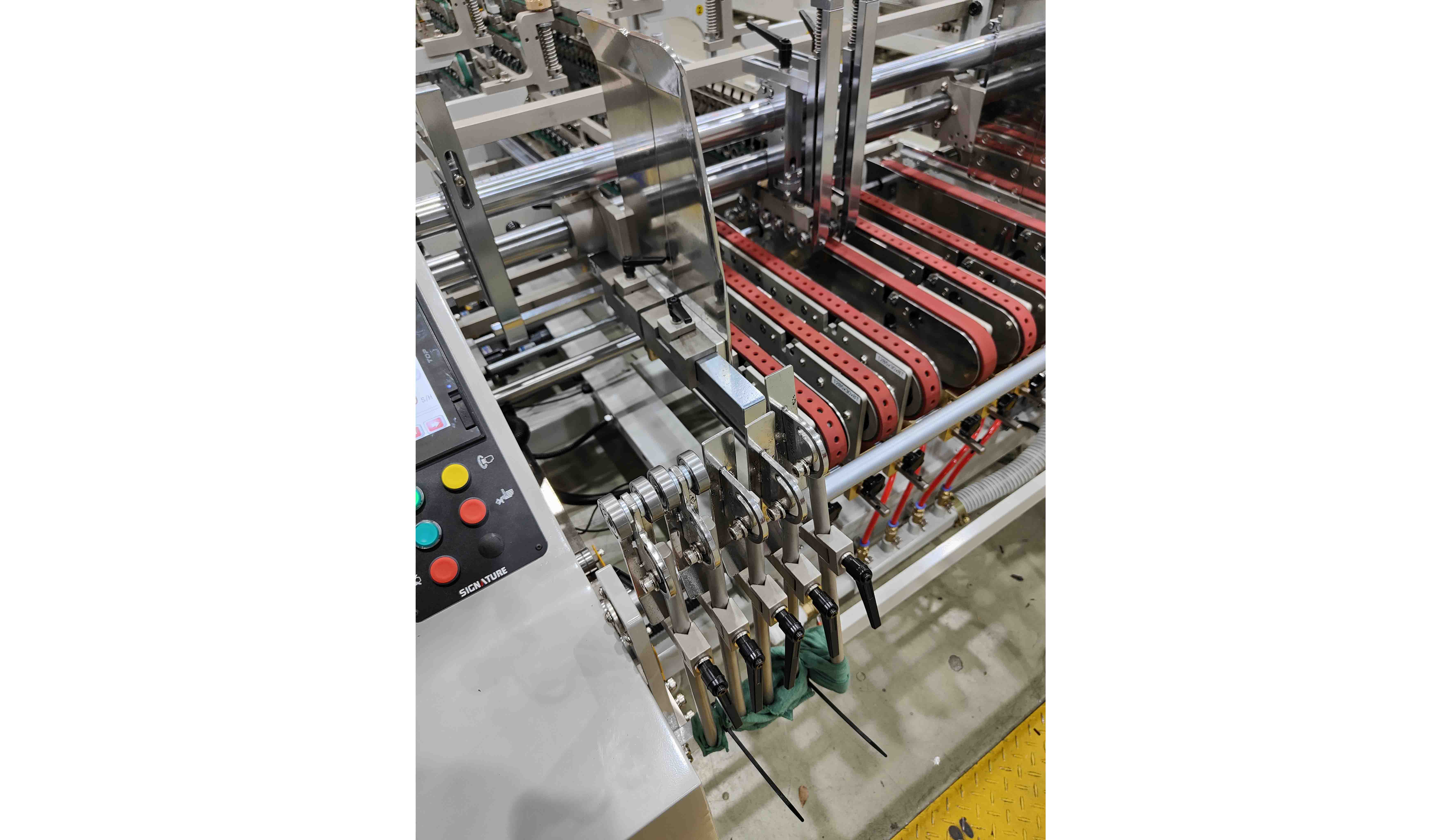

Универсальный самонаклад Signature с пневматическим подъемом передних упоров и боковых направляющих для быстрой переналадки на любой тип заготовок.
Универсальный самонакладSignature позволяет регулировать:
угол предварительного сгиба до 180° первой и третьей продольных линий сгиба, комбинированные варианты сгиба, а также, установить дополнительную высоту третьей линии сгиба для длинных коробок.

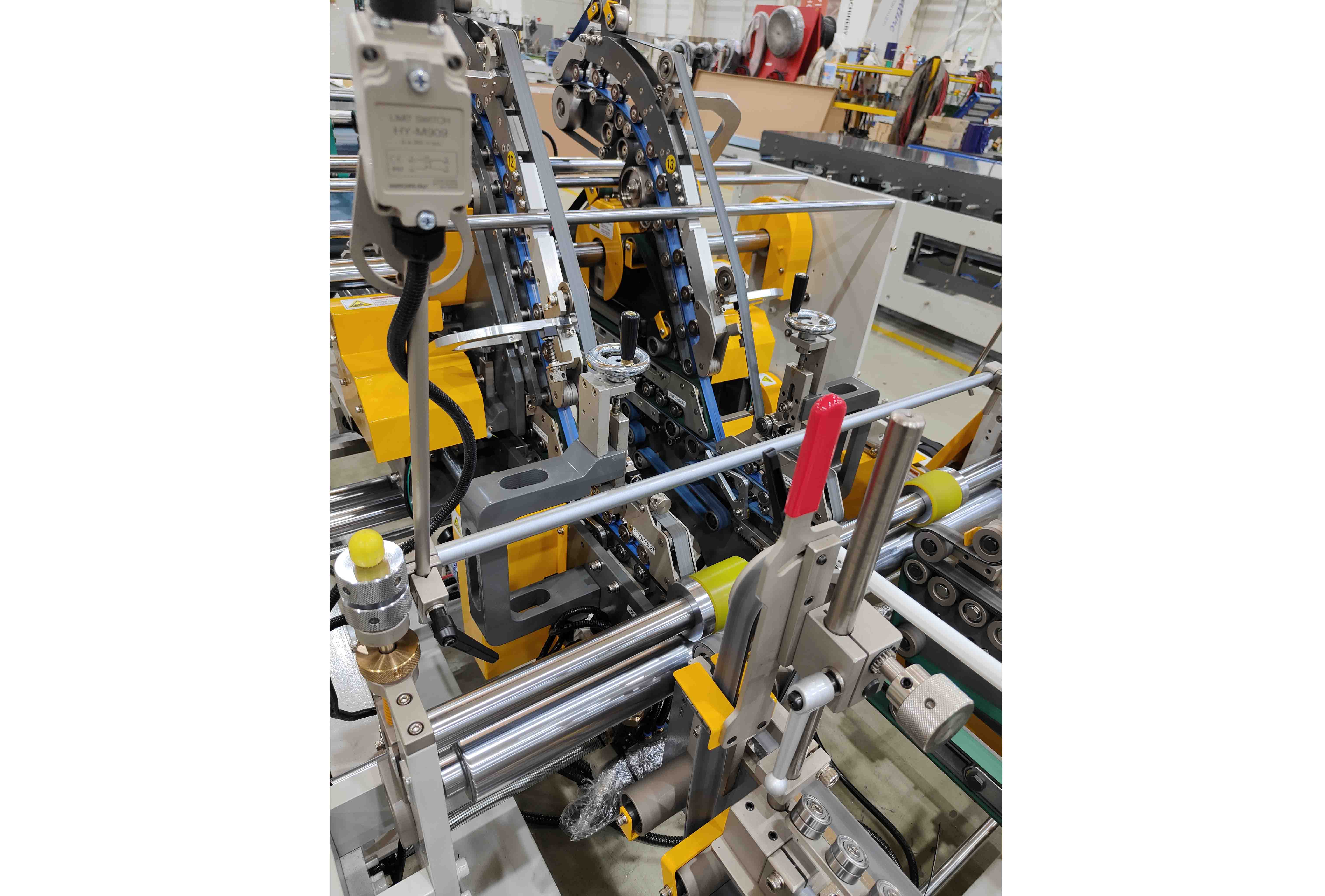

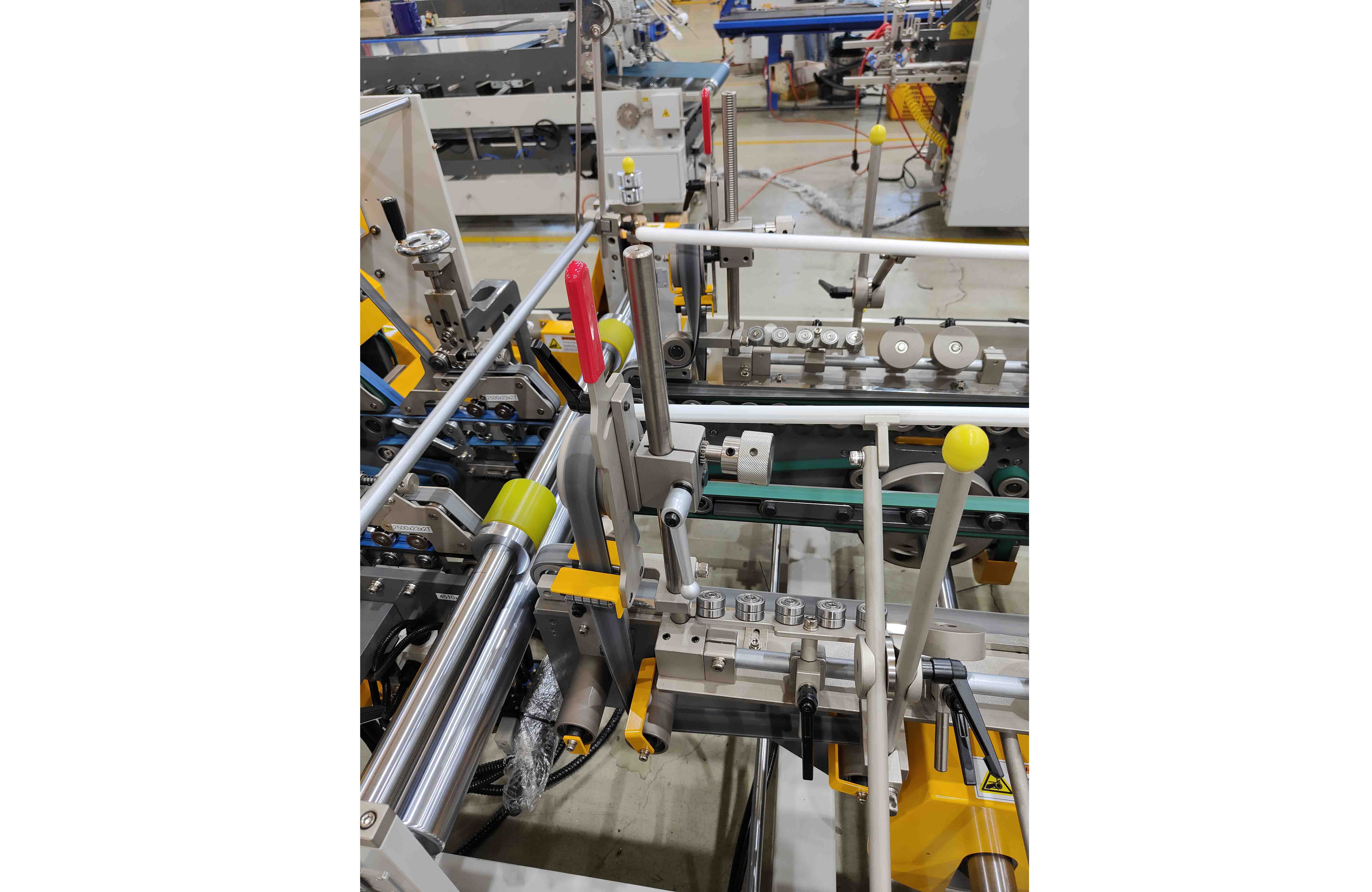

Высокая скорость работы обратных загибателей позволяет обеспечить лучшую в своем классе производительность при изготовлении сложных, 4/6 клапанных коробок выводя.

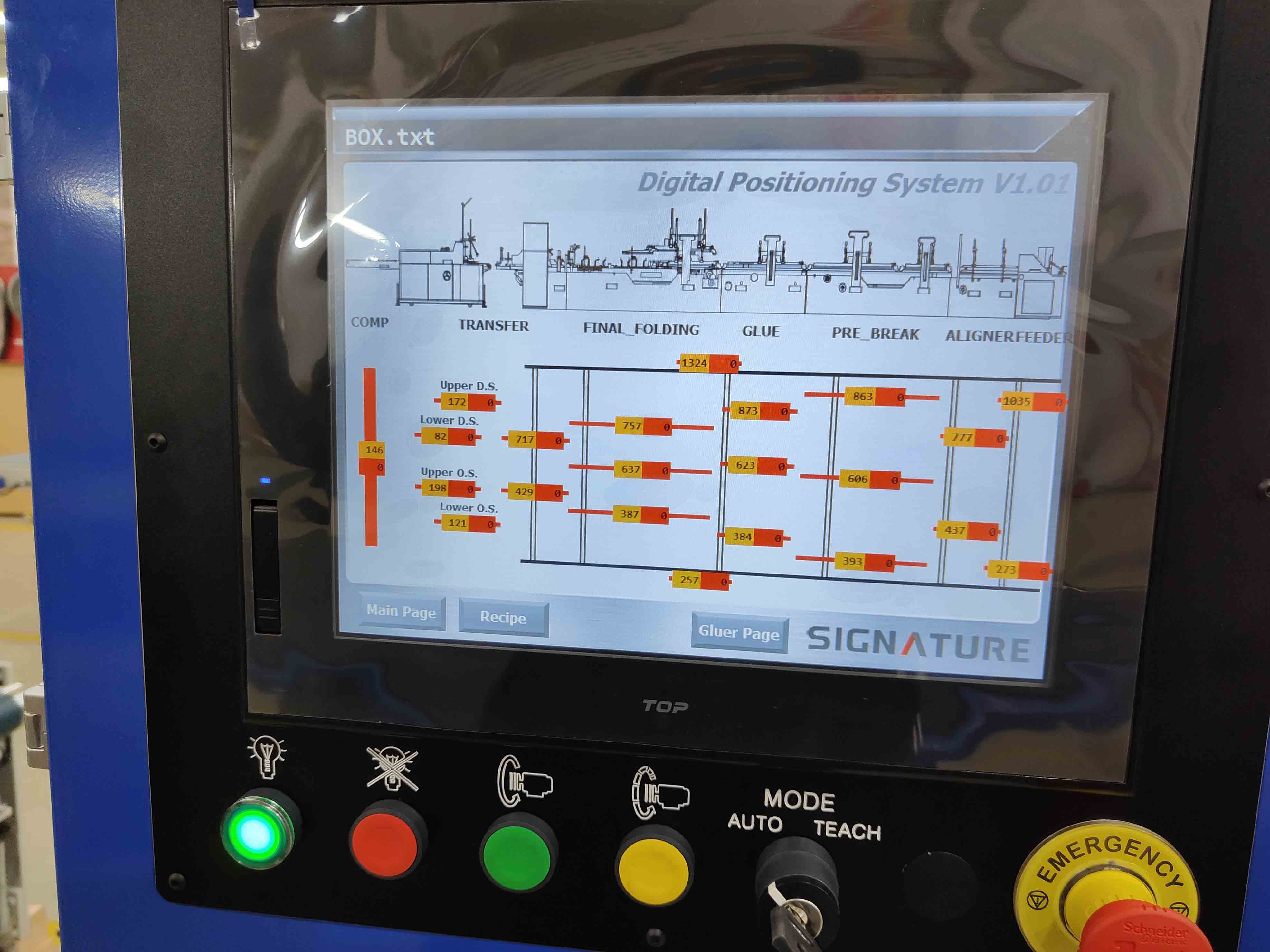

Работа обратных загибателей, контролируется компьютером, ввод параметров - с цветного сенсорного жидкокристаллического дисплея.

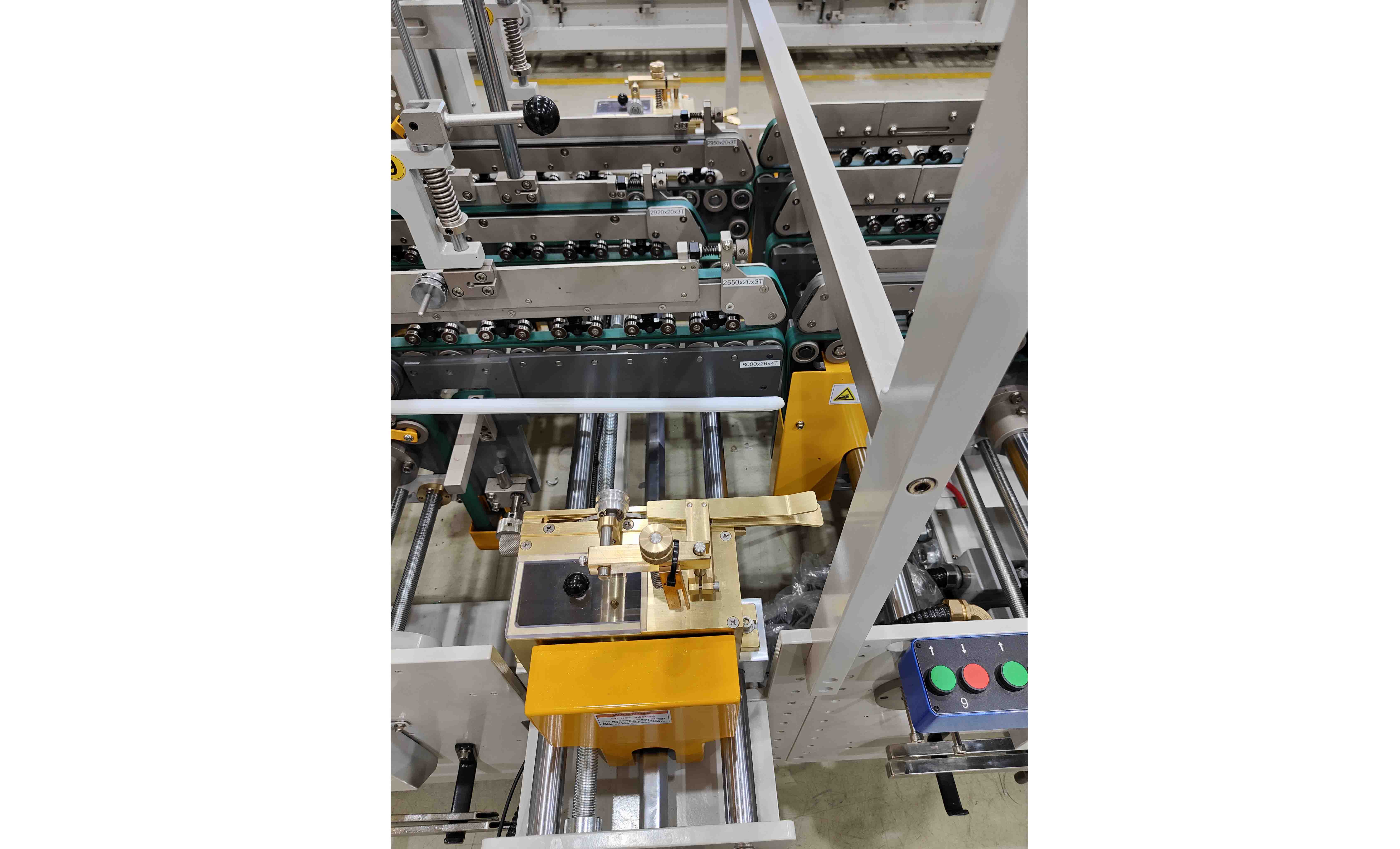

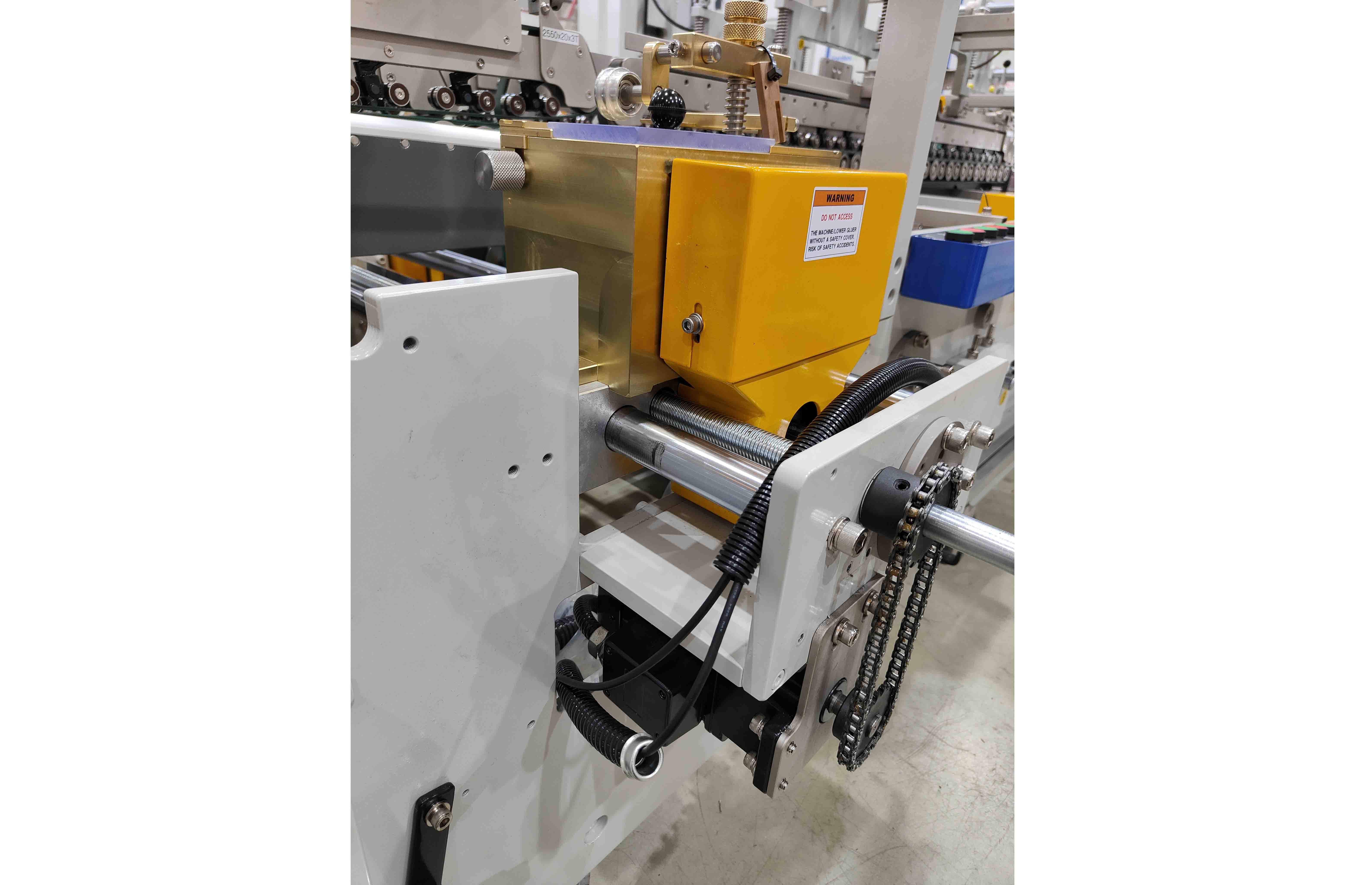

Управление дисковым клеевым аппаратом с сенсорного цветного дисплея, в т.ч. функцией быстрого отключения клеевого аппарата для предотвращения износа и задиров клеевого диска.
Быстросъемная клеевая ванна для удобного обслуживания, изготовлена полностью из цветного металла. Клеевой аппарат предусматривает применение сменных клеевых дисков: гладких и с насечками различной толщины.

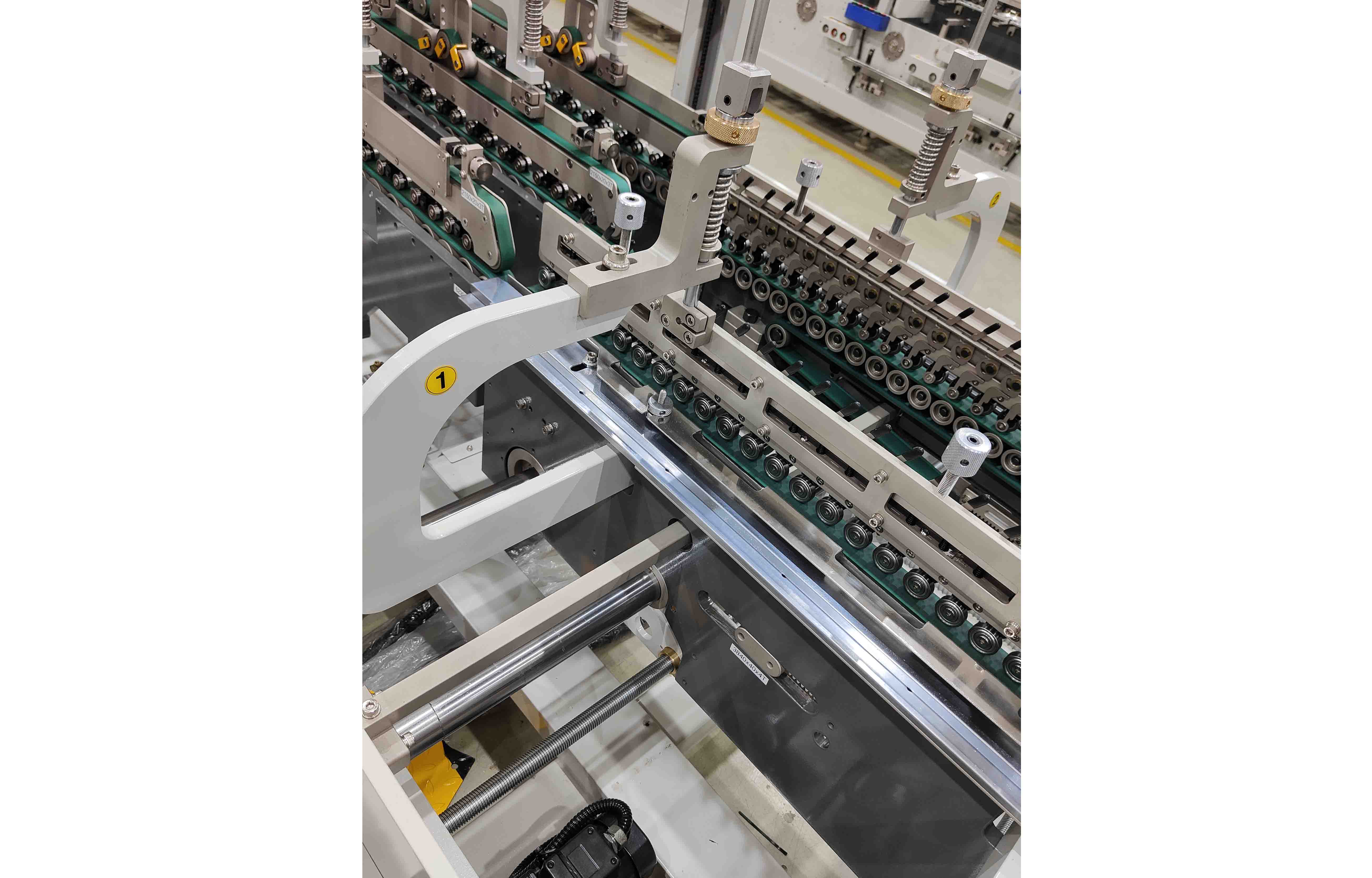

Секция окончательного складывания коробок с механизмом быстрой переналадки включает широкий набор инструментов. В конструкции секции применяются модульные каретки с уникальными двухпозиционными верхними ремнями для повышения производительности.
Конструкция передающе – прессующей секции двойного действия позволяет оптимизировать вывод заготовок верхним или нижним каскадом.
Регулировка усилия натяжения прижимных ремней в секции сокращает время приладки.

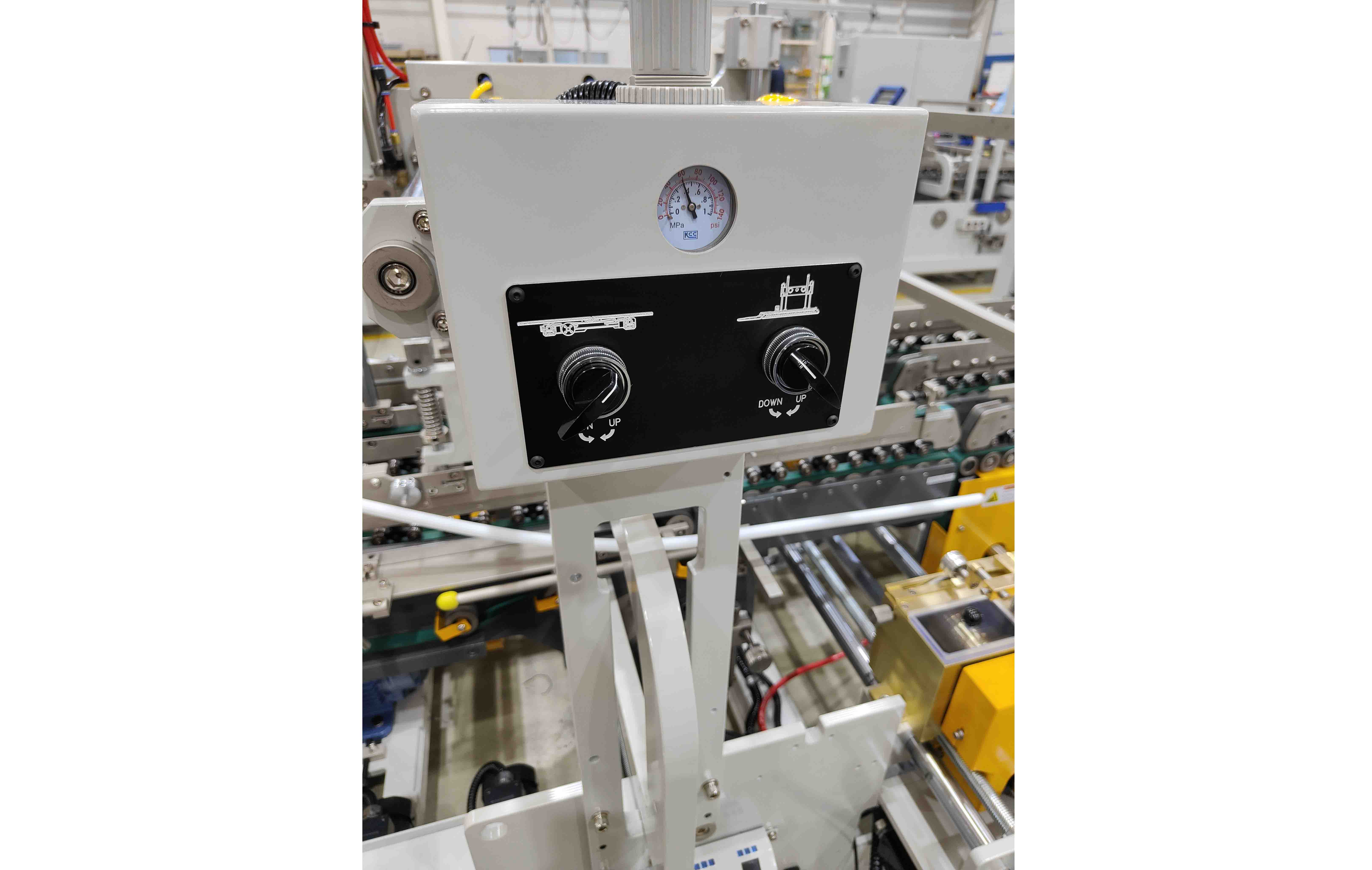

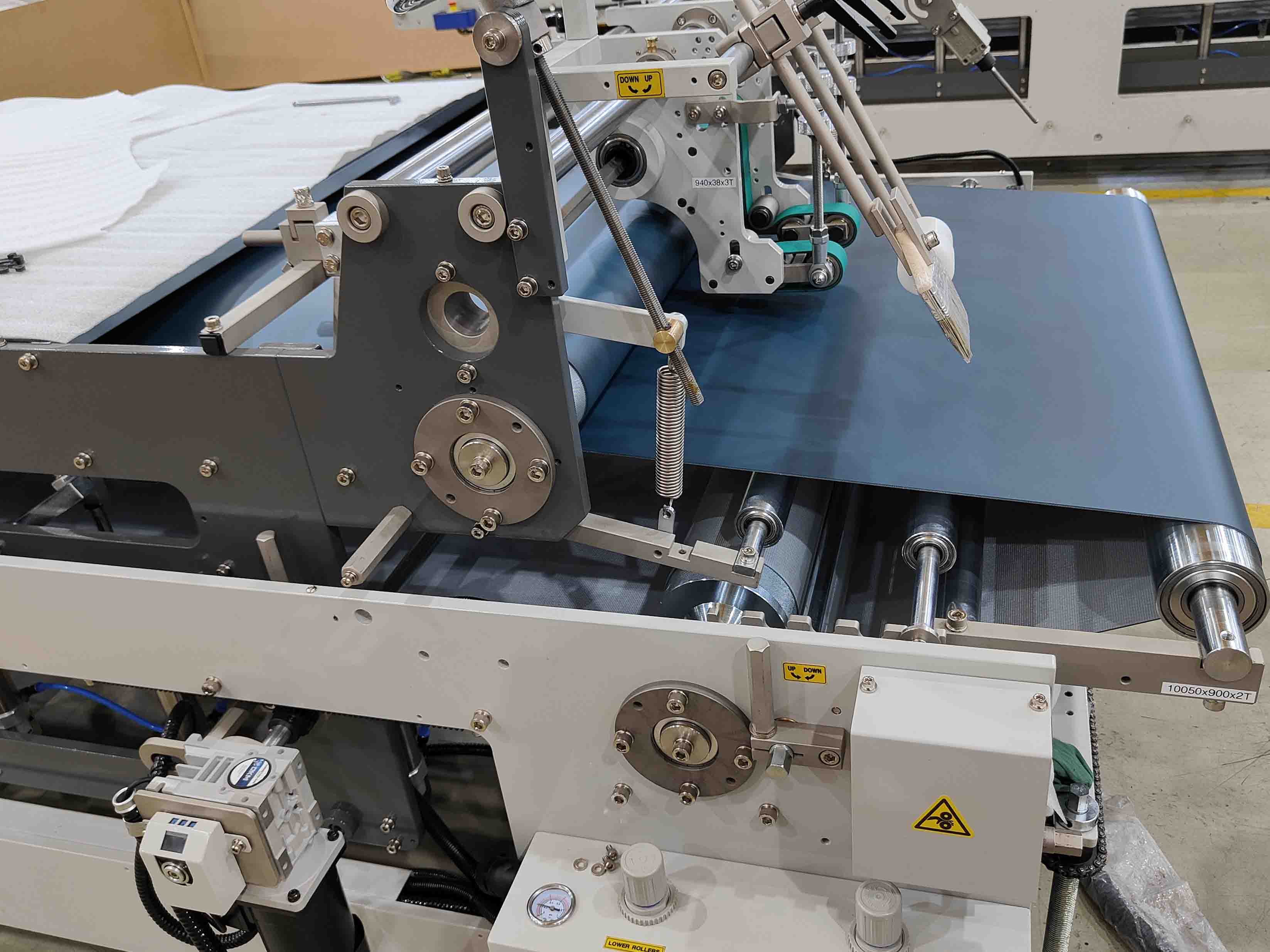

Модульный прессующий транспортер с удлиненной секцией обжима, использует точное и простое двухэтапное пневматическое регулирование давления. Первая этап – плавная подача заготовок с созданием плотного каскада.
Далее на втором этапе постоянное давление поддерживают двойные пневмо-цилиндры, улучшая сцепление клея и устраняя перекос картонных заготовок.
Документация(PDF). Каталог возможных дизайнов коробок для Signature
(размер 1,4 МБ)
