Универсальная фальцевально-склеивающая машина для работы с картоном и гофрокартоном до профиля В Signature
Select 70, 90, 110, 135, 145, 165

Универсальная фальцевально-склеивающая машина для работы с картоном и гофрокартоном до профиля В Select 70, 90, 110, 135, 145, 165

Фальцевально-склеивающие машины Signature cерия Select предназначена для работы с картоном и гофрокартоном до профиля B. Особенностью машин серии Select является повышенная жесткость конструкции машины, а также применение специальных верхних кареток с приводом для стабильной работы с гофрокартоном на повышенных скоростях.

Модели 70 90 110 135 145 165
Стандартная коробка
Макс. формат заготовки, мм 750х800 900х900 1100х900 1350x1000 1450x1000 1650x1000
Мин. формат заготовки, мм 80х50 80х70 80х70 150x70 150x70 150x70
Коробка с самосборным дном
Макс. формат заготовки, мм 675х800 875х900 1075х900 1325x1000 1425x1000 1625x1000
Мин. формат заготовки, мм 150х120 160х150 160х150 180x150 180x150 180x150
4-х клапанная коробка
Макс. формат заготовки, мм 650х800 850х900 1050х900 1300x900 1400x900 1600x900
Мин. формат заготовки, мм 150х150 185х185 185х185 185x185 185x185 185x185
6-и клапанная коробка
Макс. формат заготовки, мм 650х800 850х900 1050х900 1300x1000 1400x1000 1600x1000
Мин. формат заготовки, мм 250х150 250х185 250х185 250x185 250x185 250x185
Плотность, картона/, г/м2 200-800 200-800 200-800 200-800 200-800 200-800
Профиль гофрокартона E,В E,В E,В E,В E,В E,В
Макс. техническая скорость м./мин. 430 430 430 250 250 250
Длина линии, мм 14500 15500 15500 15900 15900 15900
Масса, кг 9300 10300 11 000 11 900 12 600 13 300
Потребляемая мощность, кВт 31.2 31.2 31.2 36.2 36.2 36.2
Модели

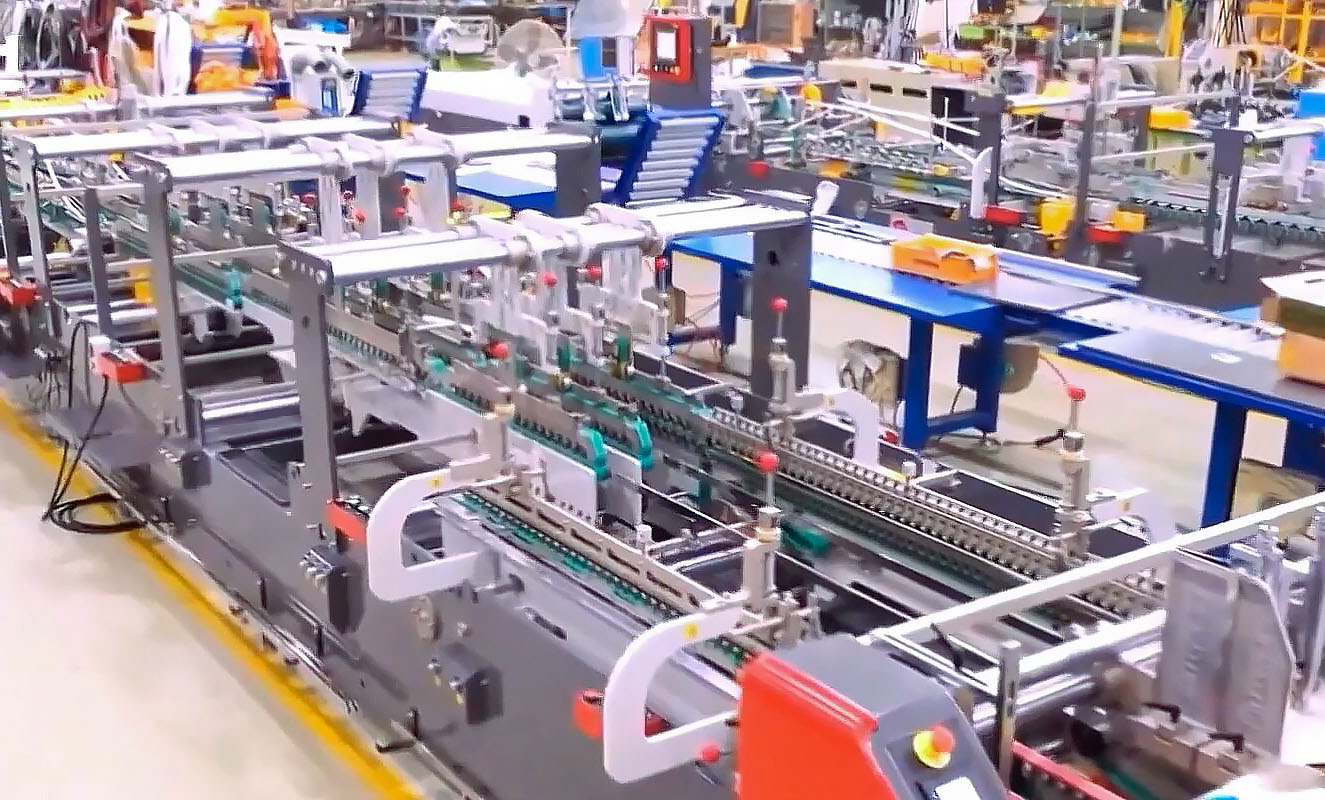

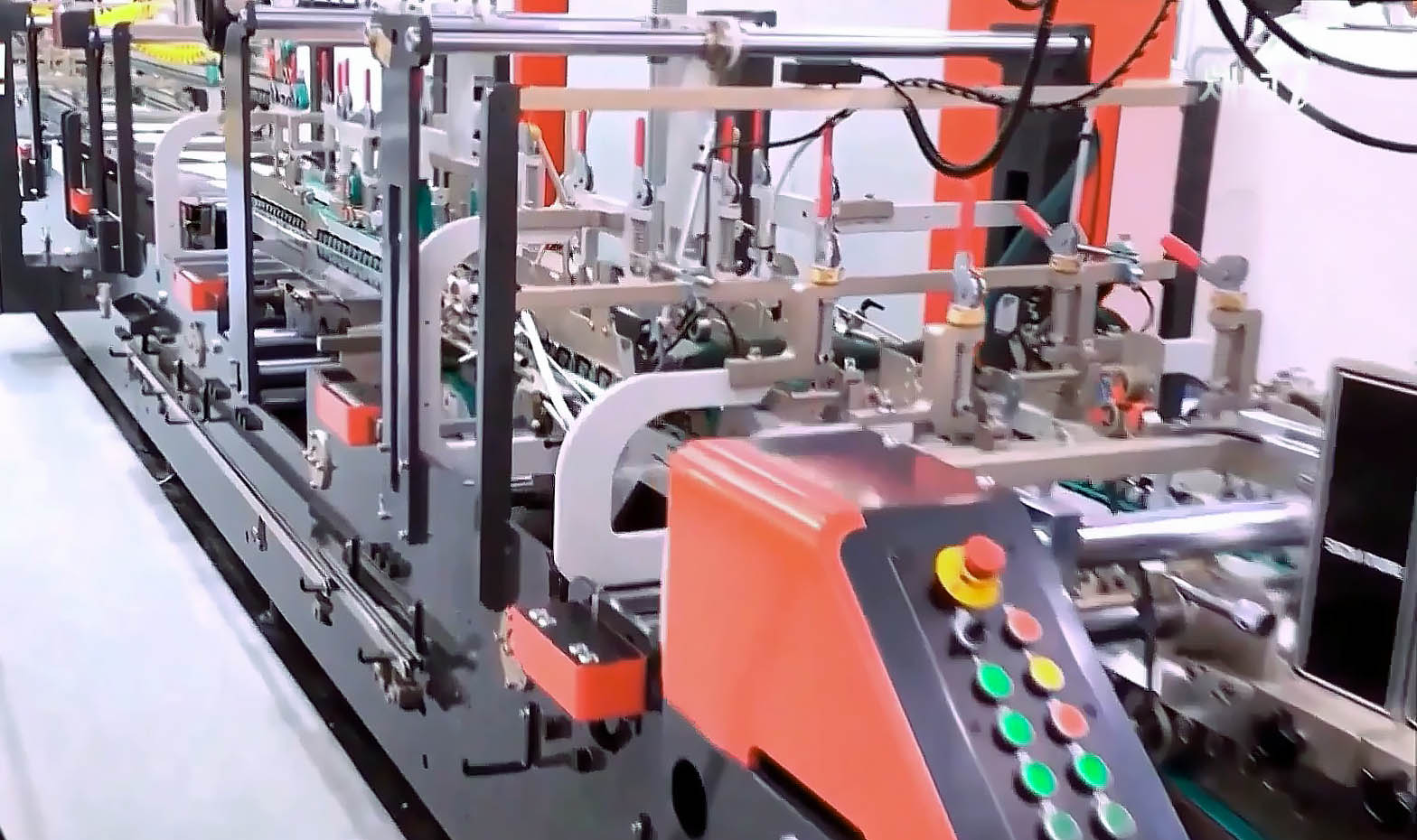

ACE MACHINERY Signature Select 70, 90, 110, 135, 145, 165

Высококачественная фальцевально-склеивающая машина, SIGNATURE SELECT предназначена для работы с картоном и гофрокартоном до типа Е.
При разработке Signature SELECT были учтены все передовые технологии в области производства фальцевально-склеивающих машин в сочетание с функцией централизованного управления с концентрацией на таких важных аспектах как «Мощность», «Удобство», «Области применения» и «Надежность».
Это позволило инженерам разработать машину способную стабильно работать на более высоких скоростях, не достижимых конкурентами.
Все поперечные несущие валы имеют специальную термообработку для более высокой надежности и точности.
Все ролики и приводные колеса обработаны на автоматическом, специализированном оборудовании, для улучшения co-осевой-симметрии и линейности.
Использование высокоскоростных прецизионных подшипников, увеличивает длительность их эксплуатации.

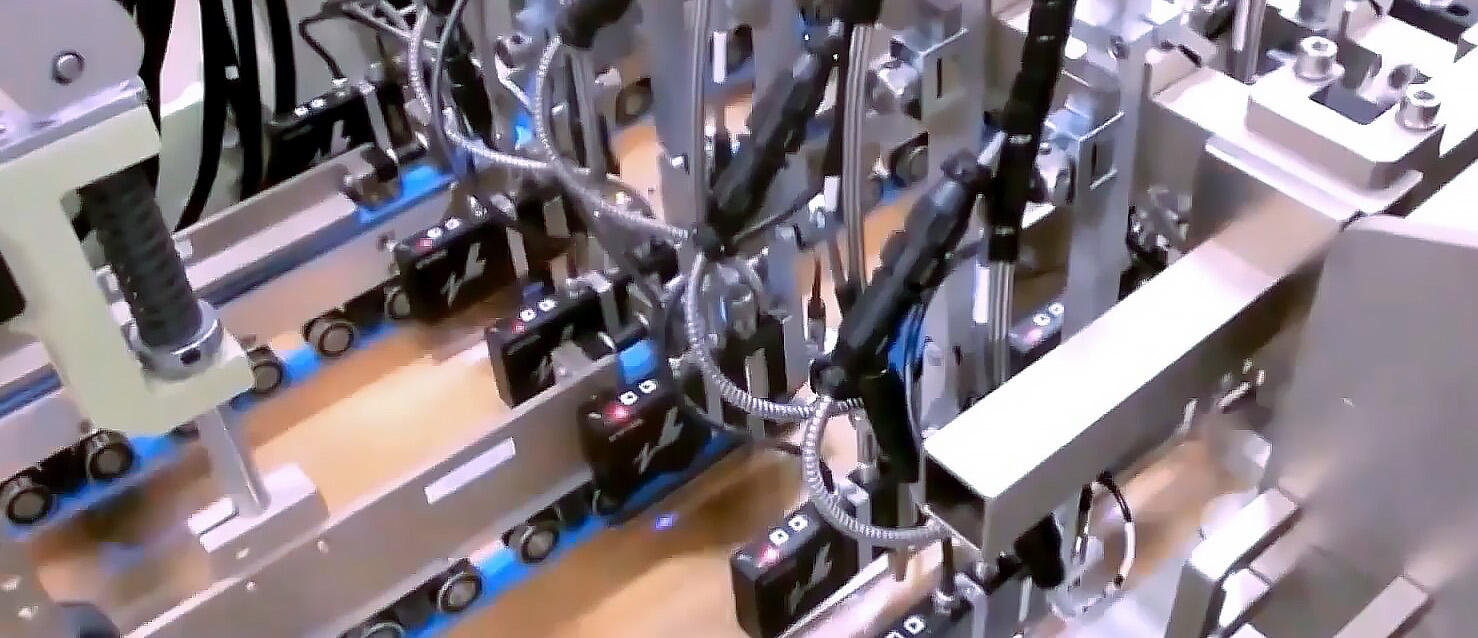

Особенностью машины Signature Select, также является применение в конструкции устройств самодиагностики и дистанционной диспетчеризации для самоконтроля, что позволяет пользователям определять фактическое состояние машины даже удаленно, данные функции обеспечивают дополнительную уверенность в стабильности производственного цикла.

Примеры разверток коробок для Signature SELECT - 110N46CS

1. Стандартная коробка
2. Коробка с самосборным дном
3. 4-х клапанная коробка
4. 6-и клапанная коробка

Плотность картона (г/м2)

1. Стандартная коробка 200 - 800
2. Коробка с самосборным дном 250 - 800
3. 4/6 клапанная коробка 250 - 800

Гофрокартон

1. Стандартная коробка E, B, A* тип
2. Коробка с самосборным дном E, B тип
3. 4/6 клапанная коробка E тип
Заказать Select 70, 90, 110, 135, 145, 165

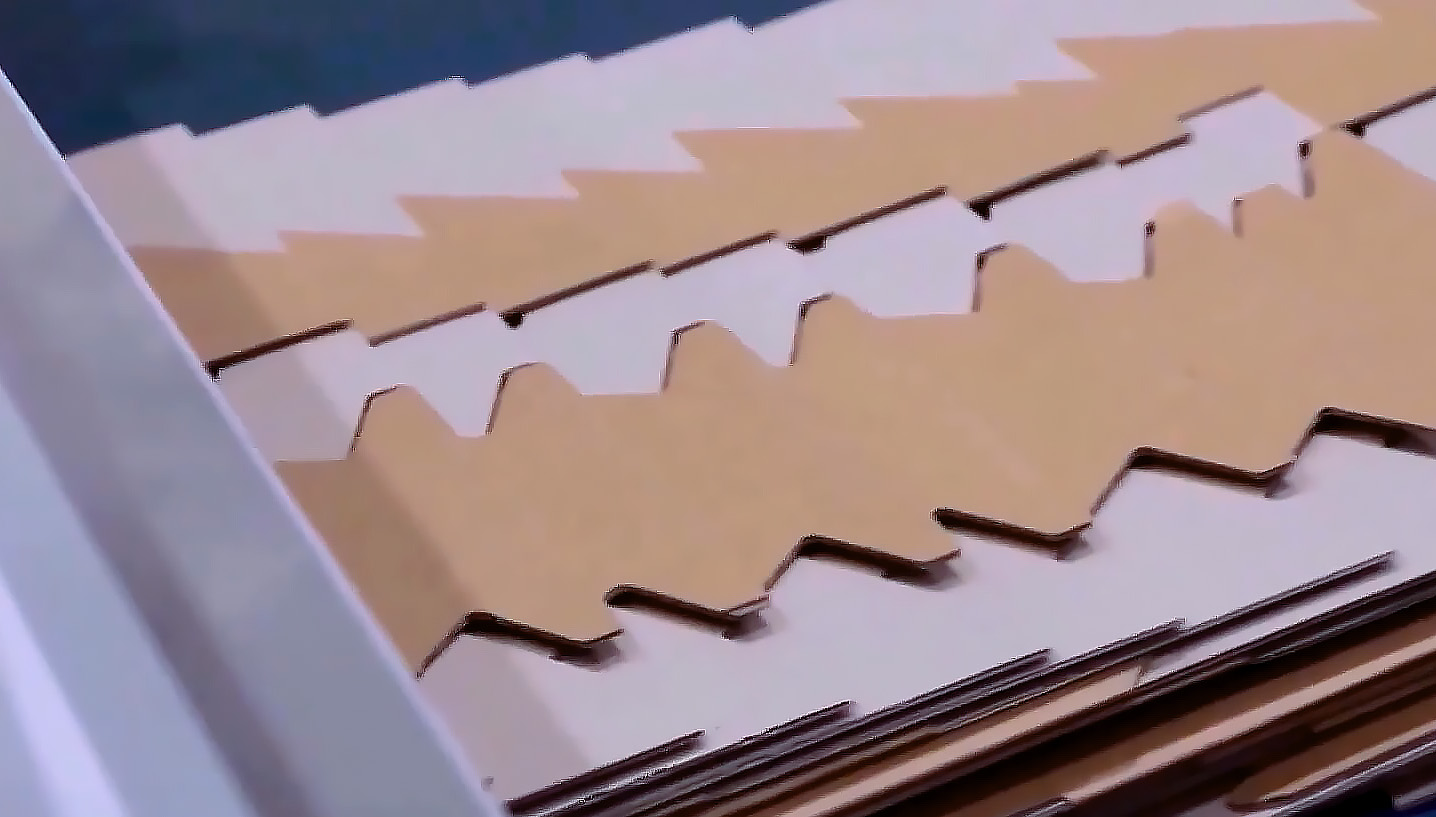

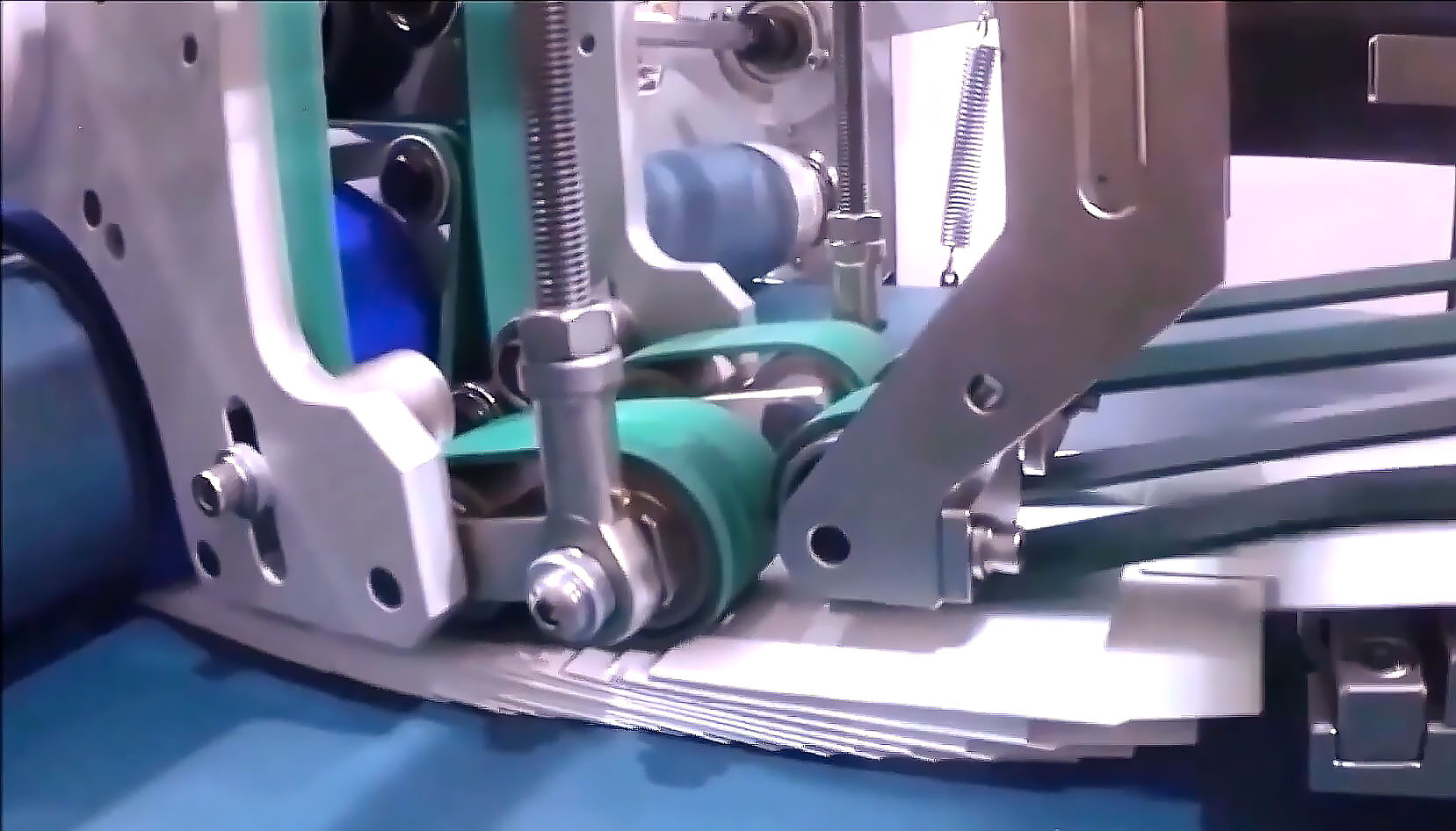

Универсальный самонаклад Signature Select с пневматическим подъемом передних упоров и боковых направляющих для быстрой переналадки на любой тип заготовок.

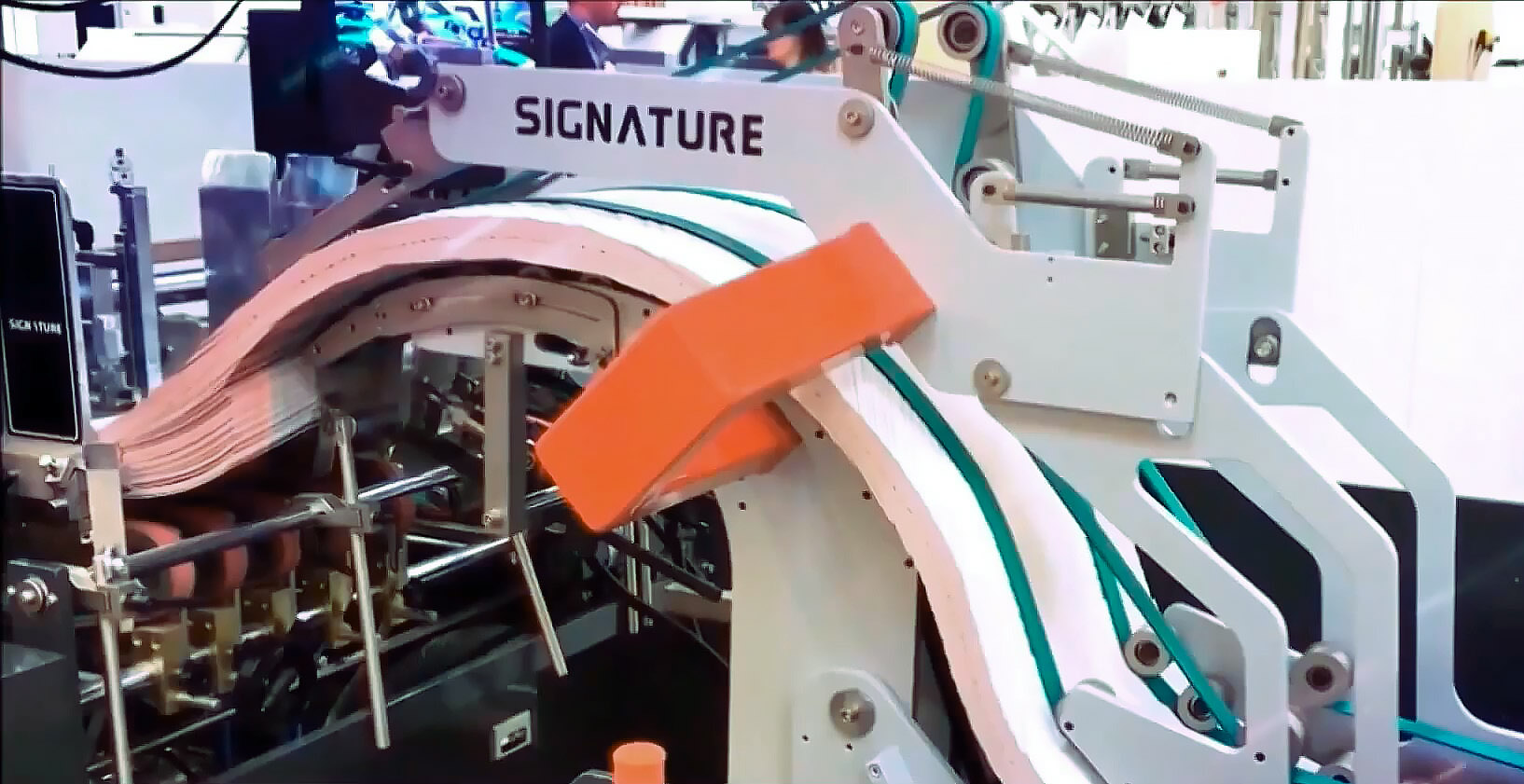

Секция предварительной фальцовки Signature позволяет регулировать:
угол предварительного сгиба до 180° первой и третьей продольных линий сгиба, комбинированные варианты сгиба, а также, установить дополнительную высоту третьей линии сгиба для длинных коробок.

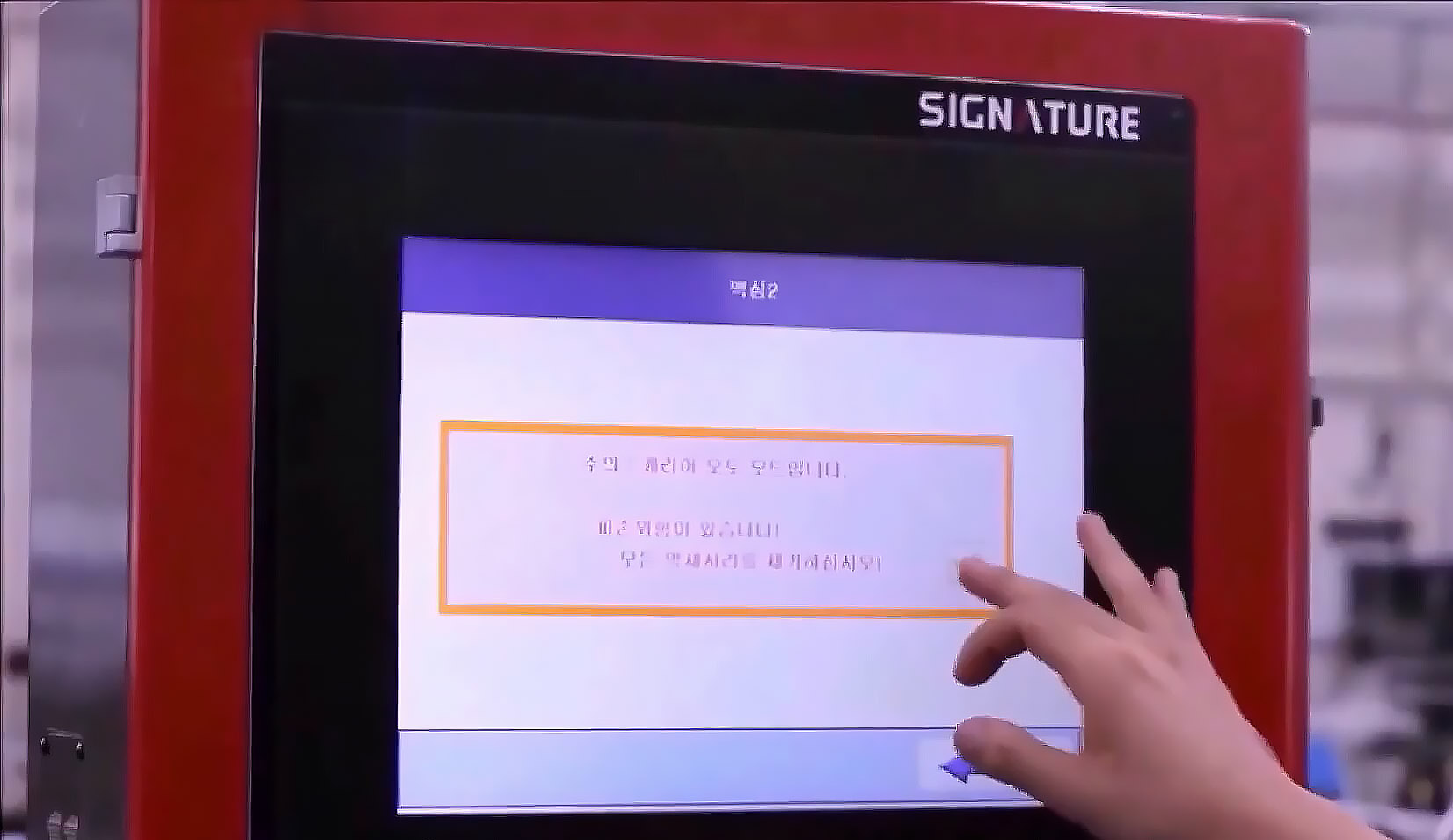

Высокая скорость работы обратных загибателей Signature Select позволяет обеспечить лучшую в своем классе производительность при изготовлении сложных, 4/6 клапанных коробок выводя. Работа обратных загибателей, контролируется компьютером, ввод параметров - с цветного сенсорного жидкокристаллического дисплея.
Программирование и хранение в памяти до 99 различных заданий для быстрого повтора работ.

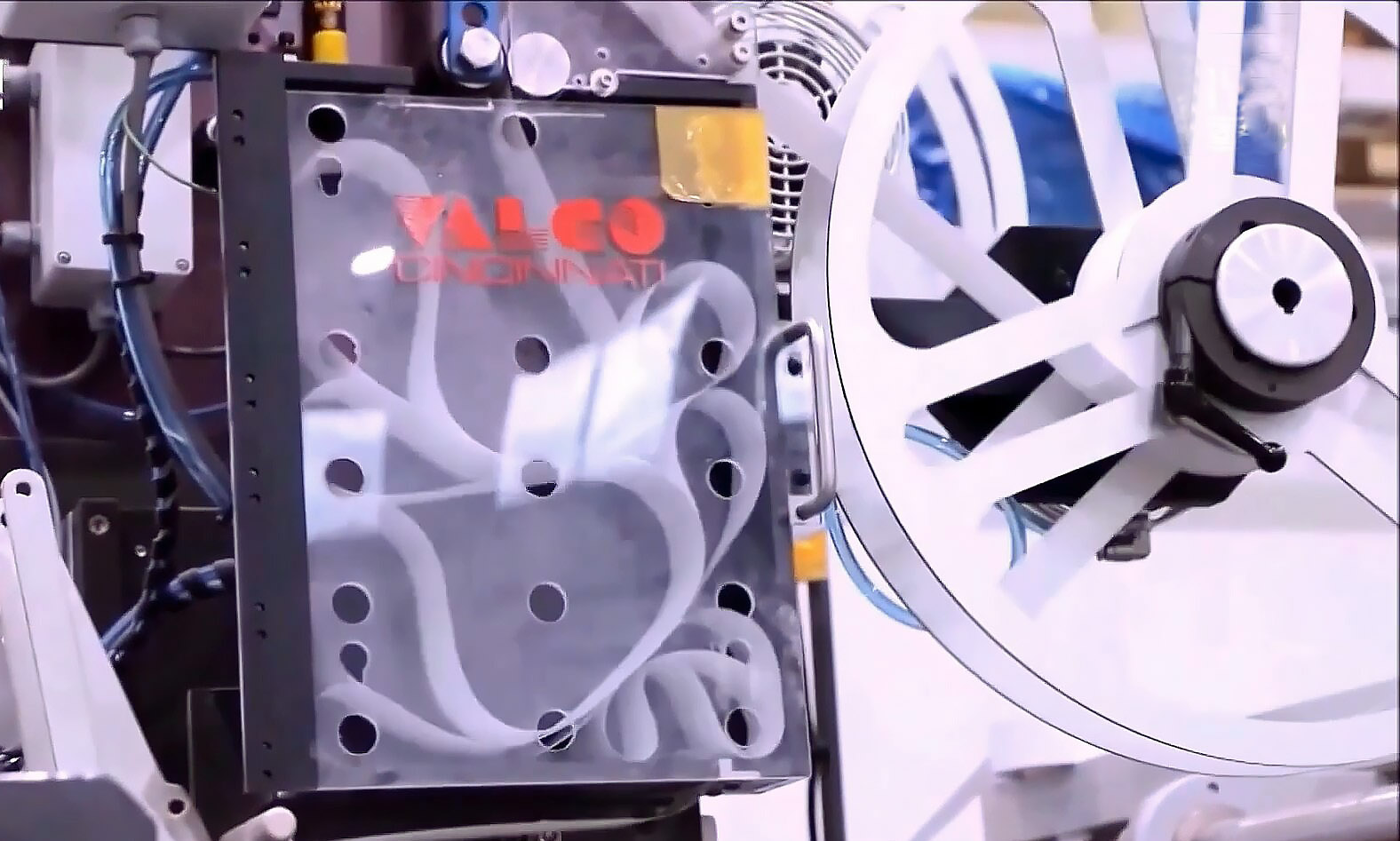

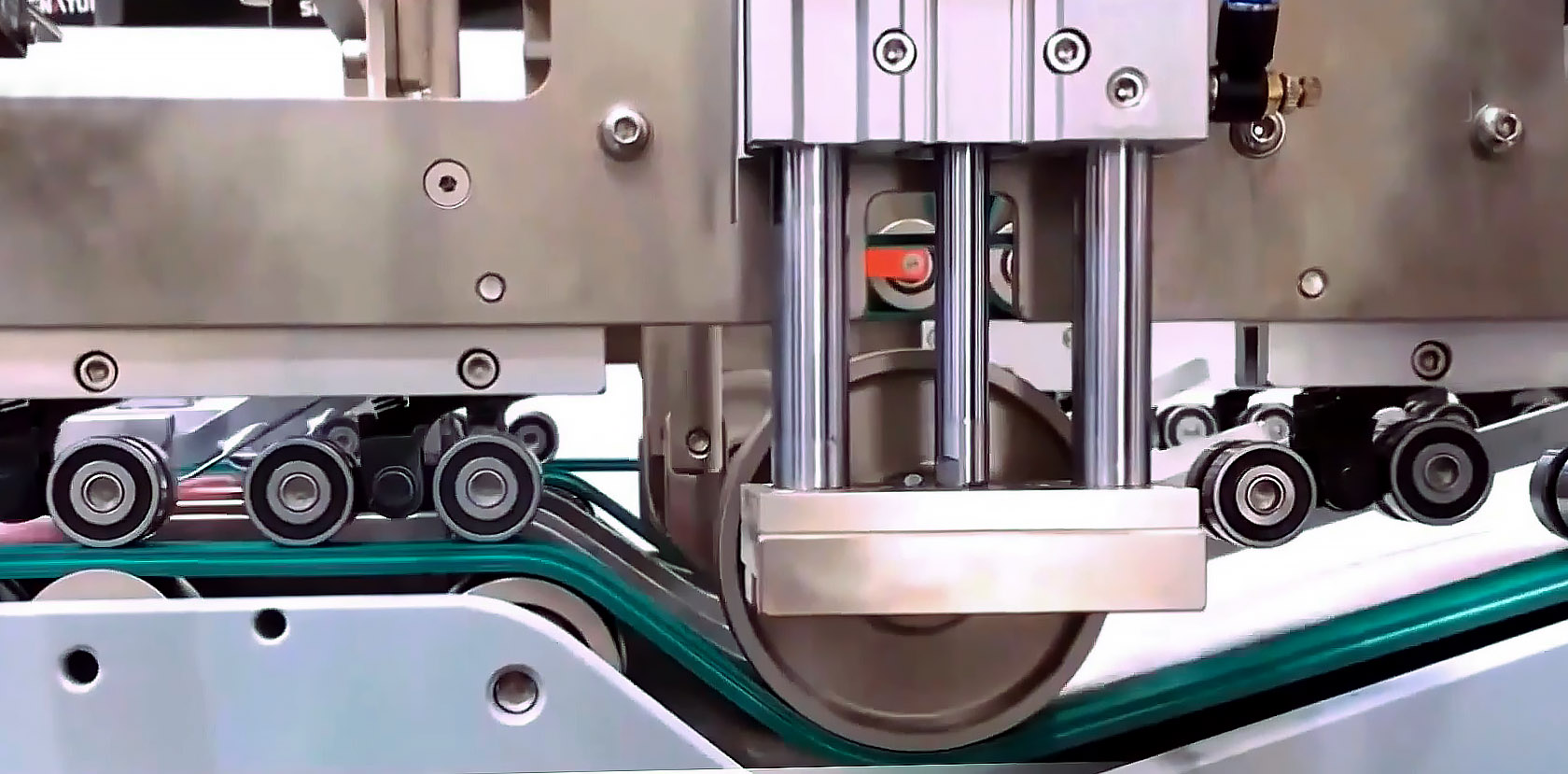

Управление дисковым клеевым аппаратом с сенсорного цветного дисплея, в т.ч. функцией быстрого отключения клеевого аппарата для предотвращения износа и задиров клеевого диска.
Быстросъемная клеевая ванна для удобного обслуживания, изготовлена полностью из цветного металла. Клеевой аппарат предусматривает применение сменных клеевых дисков: гладких и с насечками различной толщины.

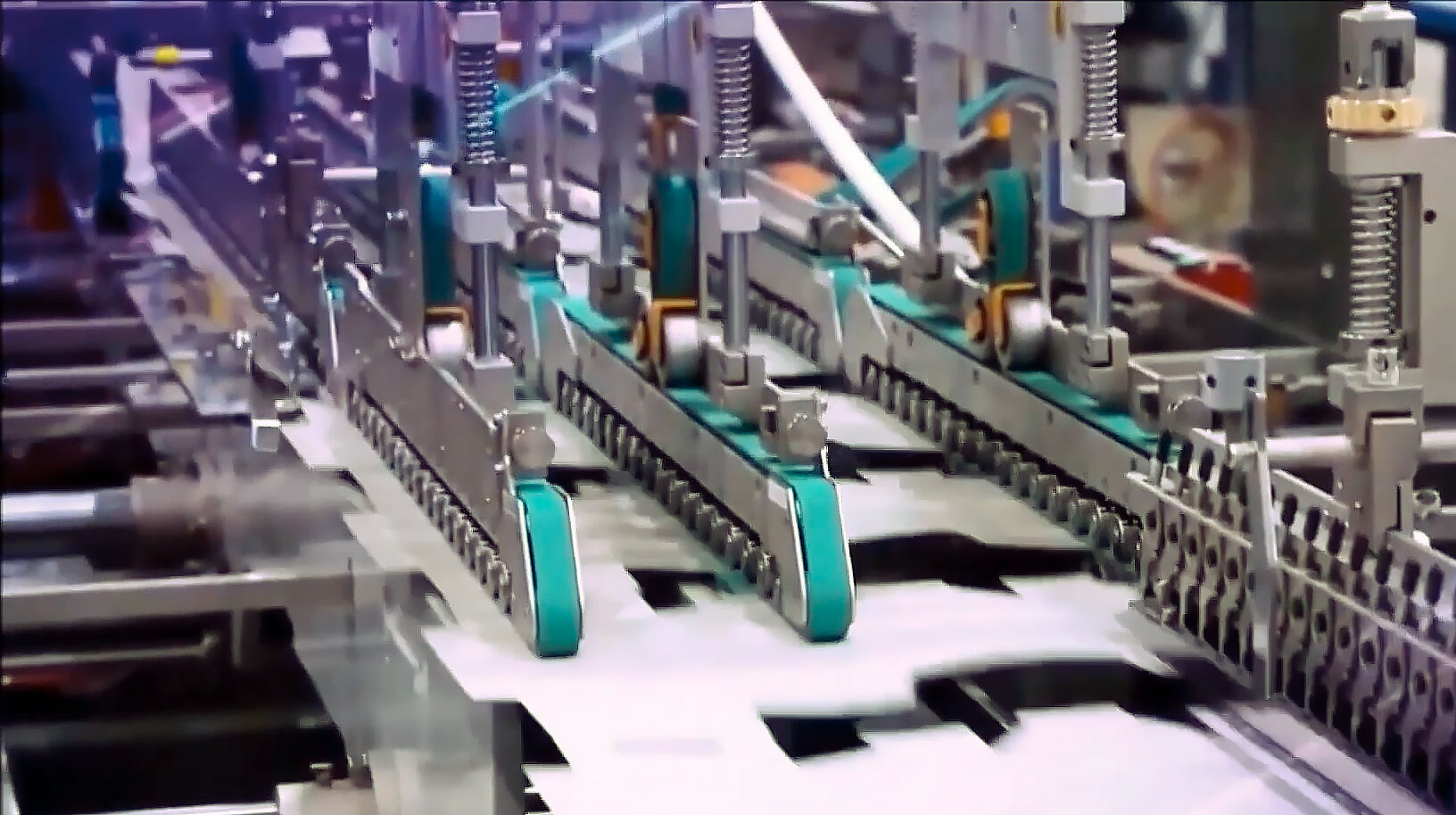

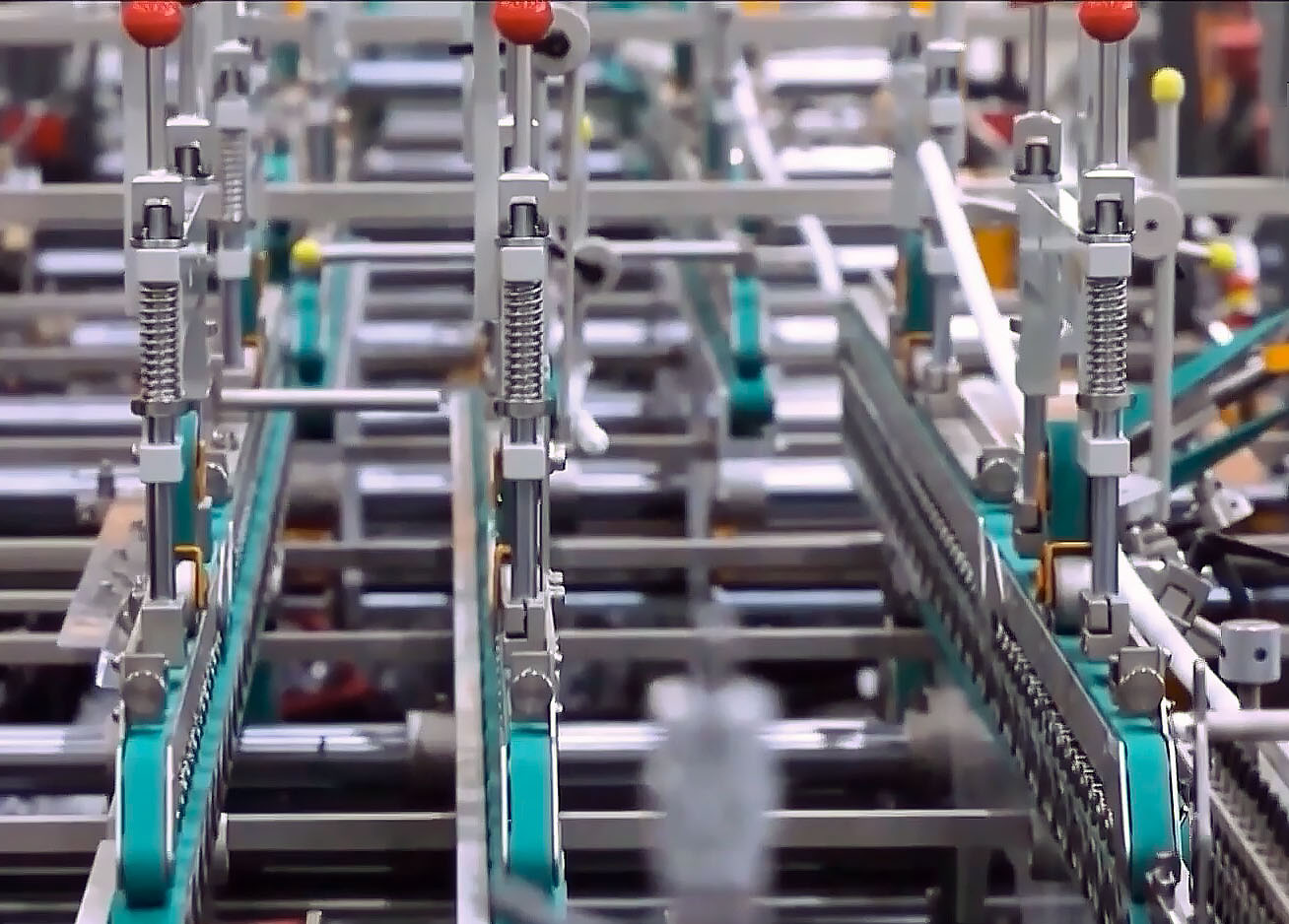

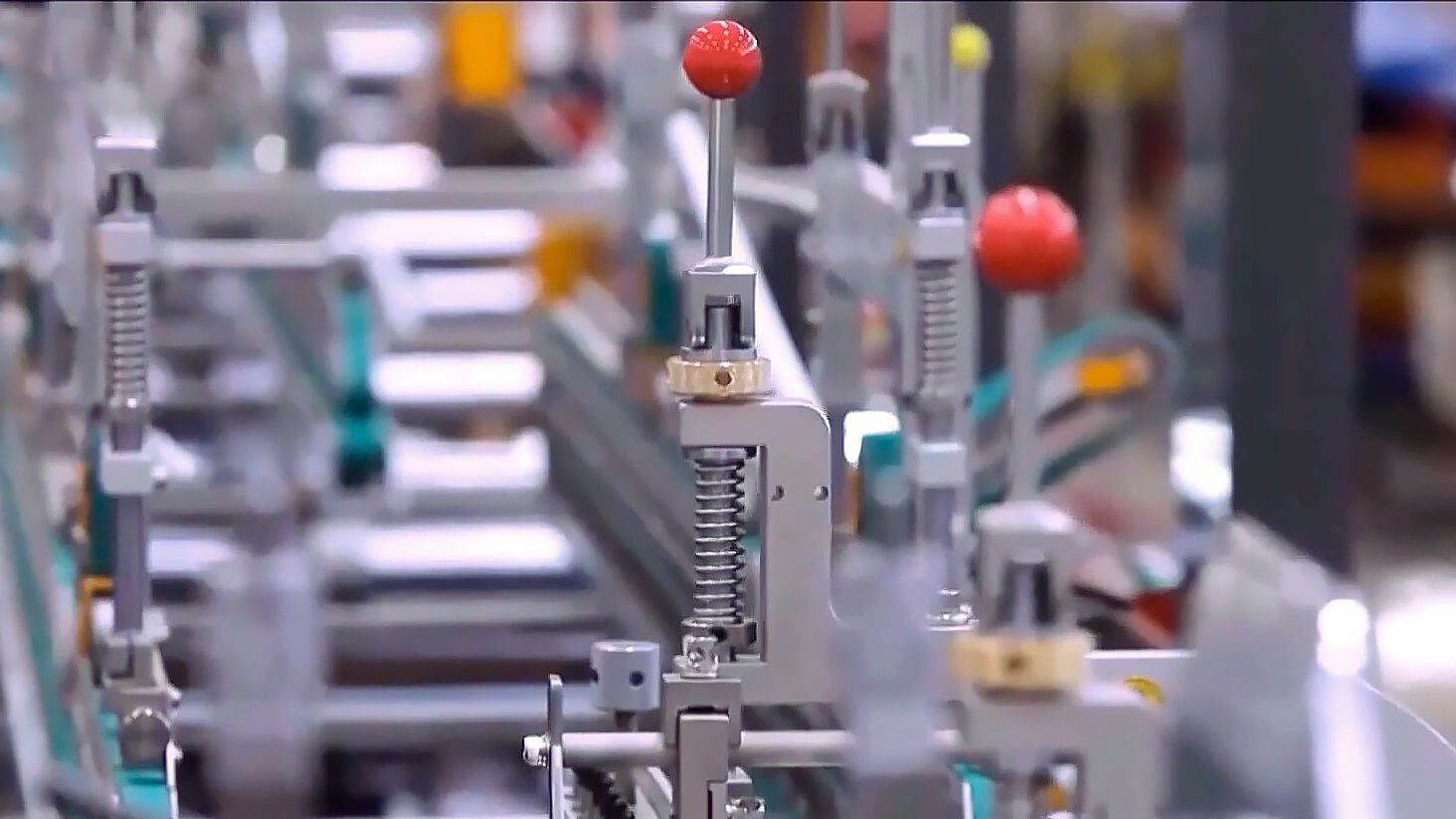

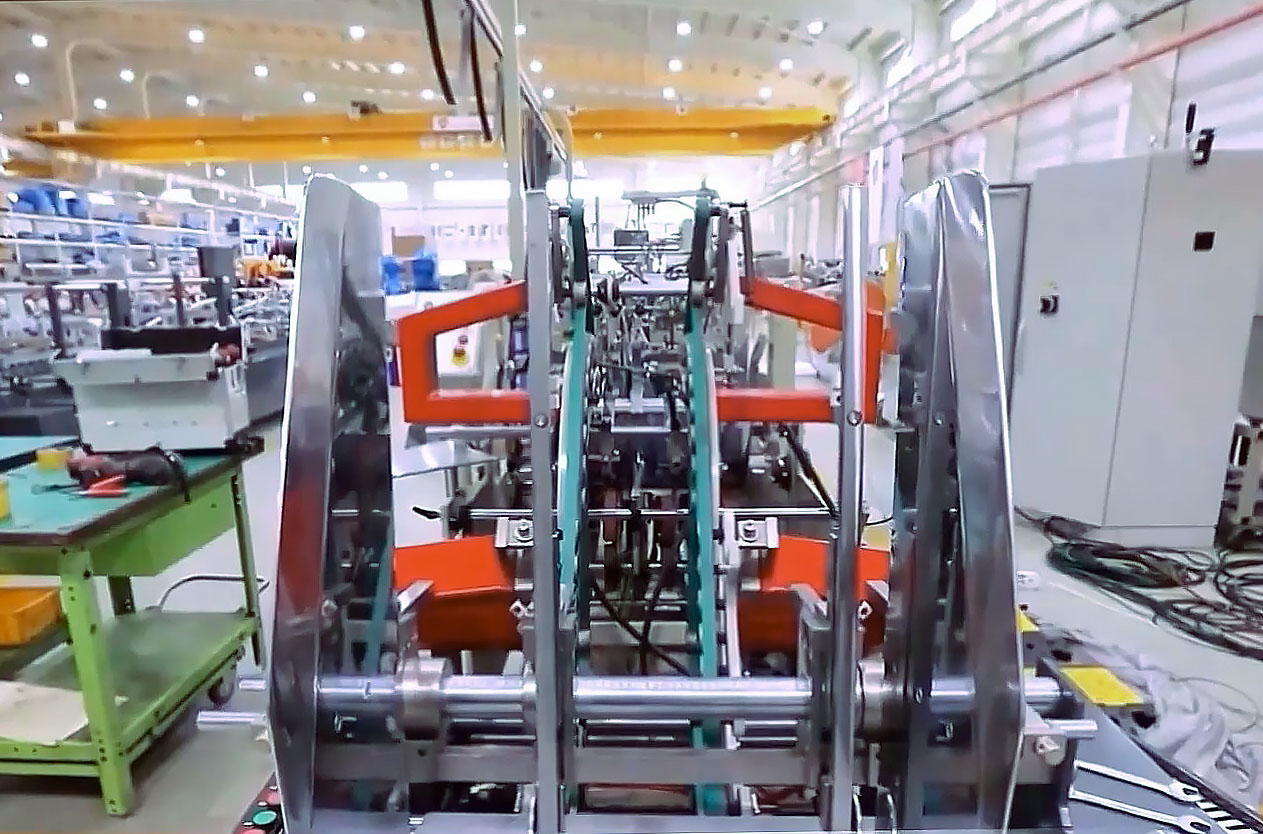

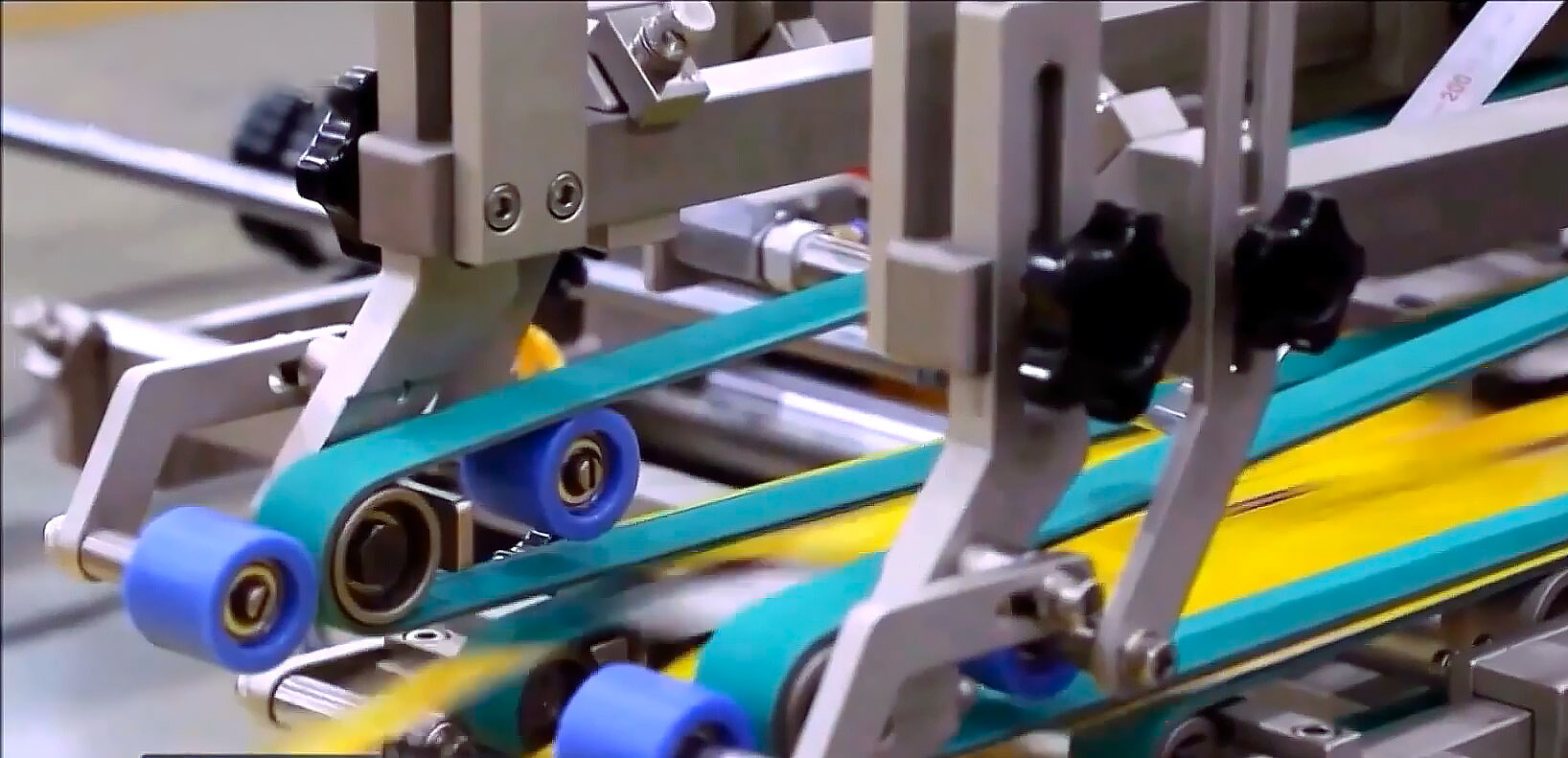

Секция окончательного складывания коробок с механизмом быстрой переналадки включает широкий набор инструментов. В конструкции секции применяются модульные каретки с уникальными двух-позиционными верхними ремнями для повышения производительности.

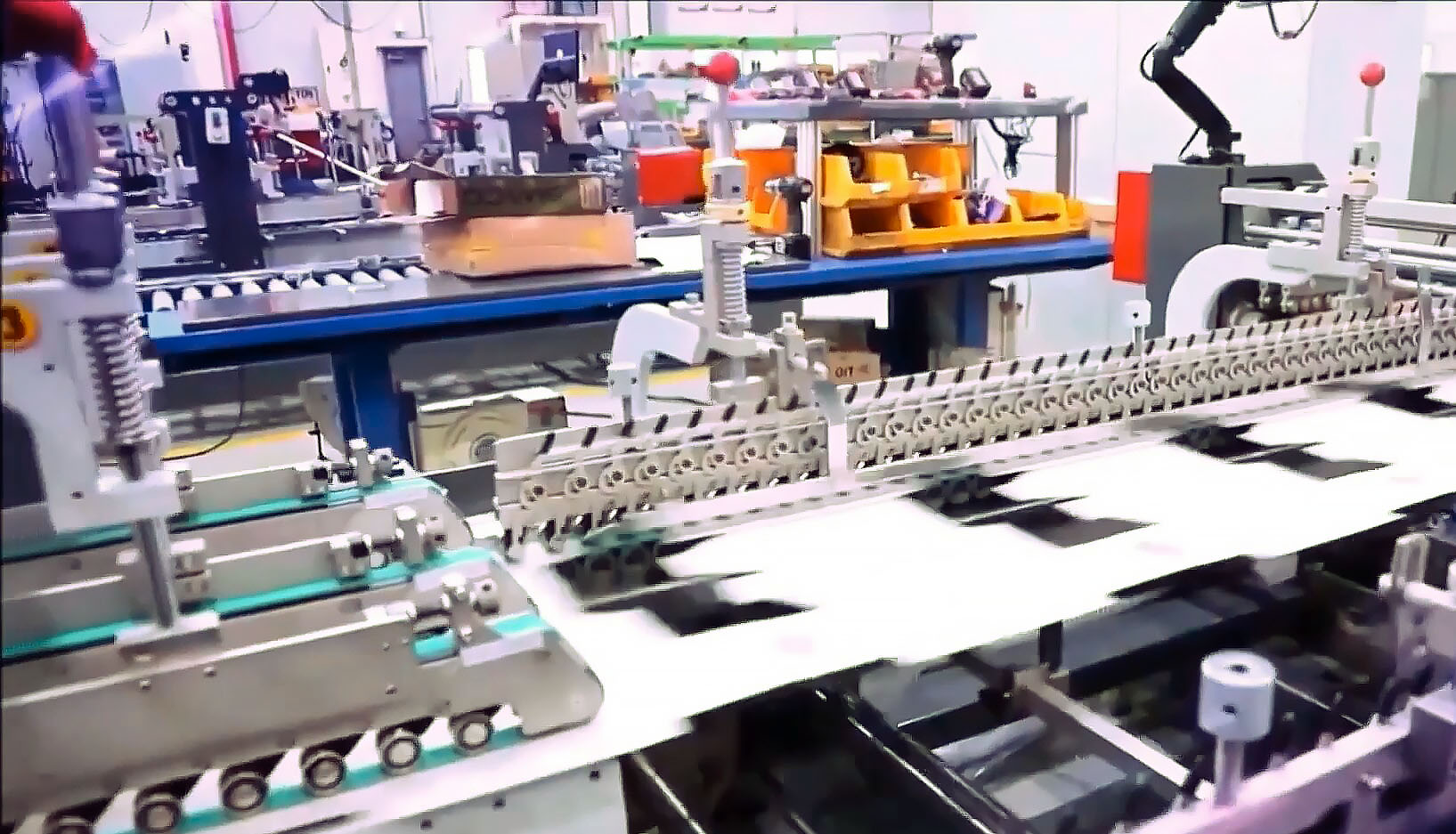

Конструкция передающе – прессующей секции двойного действия позволяет оптимизировать вывод заготовок верхним или нижним каскадом.

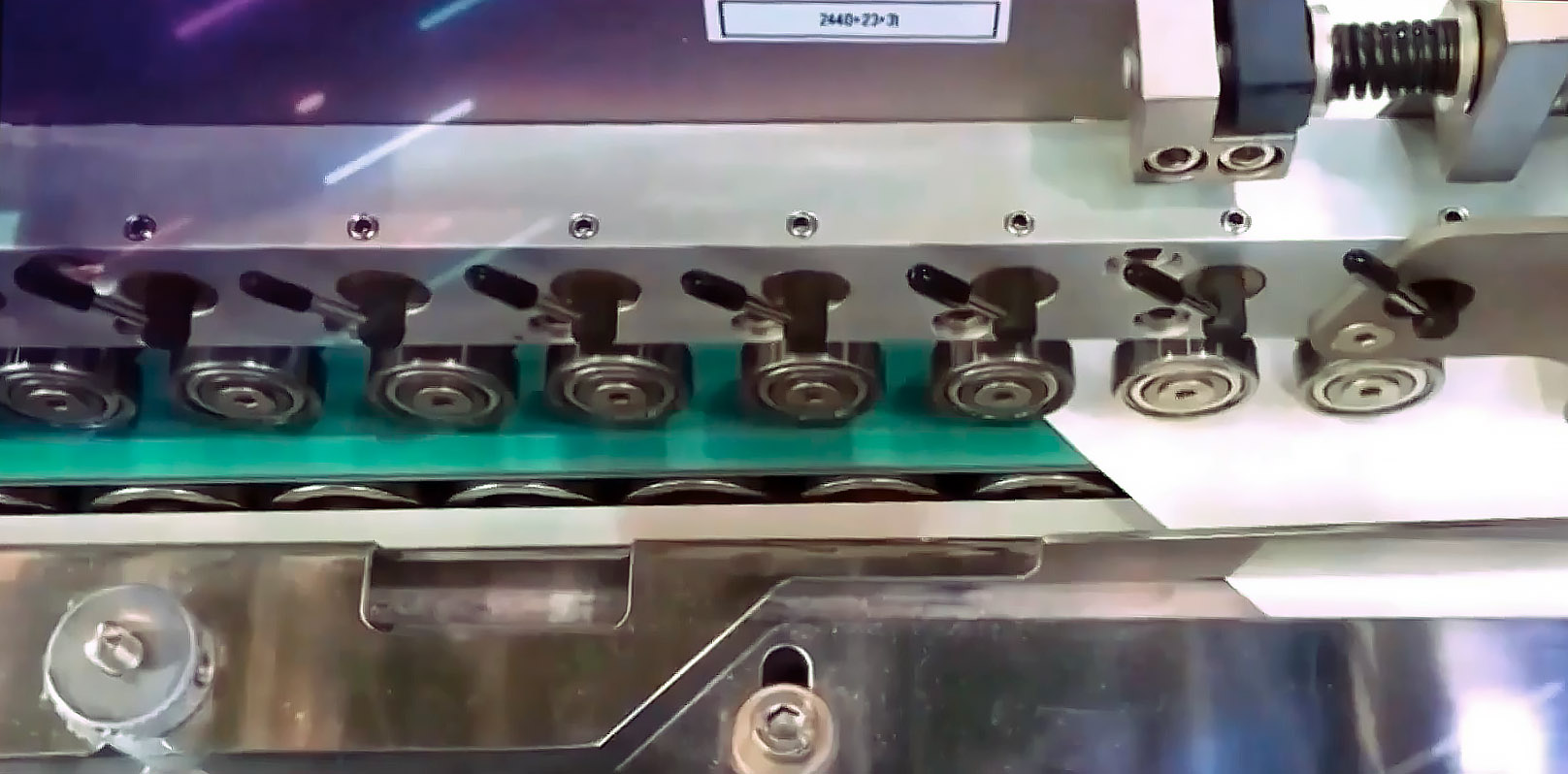

Регулировка усилия натяжения прижимных ремней в секции сокращает время приладки.

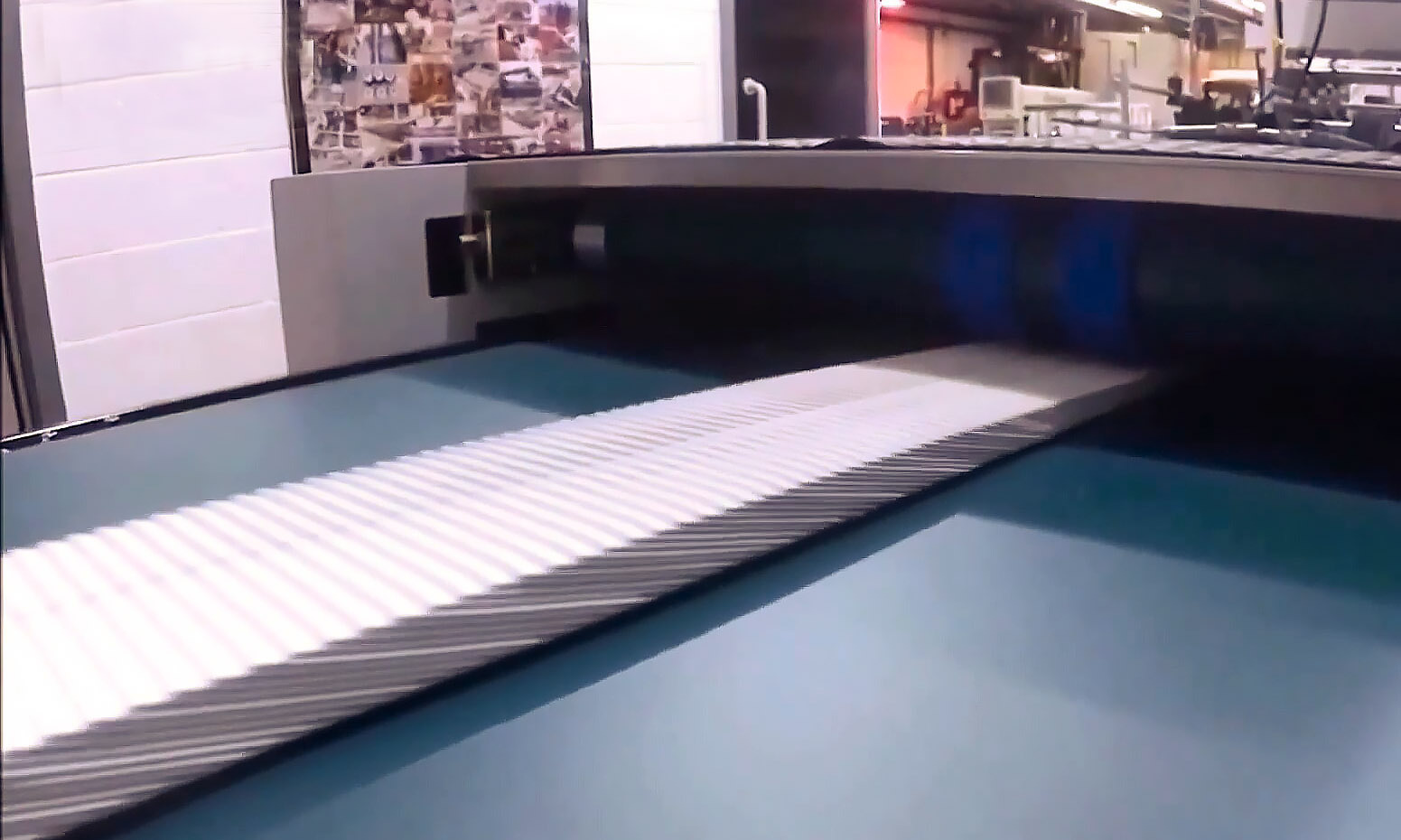

Модульный прессующий транспортер с удлиненной секцией обжима, использует точное и простое двухэтапное пневматическое регулирование давления.
Первая этап – плавная подача заготовок с созданием плотного каскада.
Далее на втором этапе постоянное давление поддерживают двойные пневмо-цилиндры, улучшая сцепление клея и устраняя перекос картонных заготовок.

по запросу

по запросу

Документация(PDF). Каталог возможных дизайнов коробок для Signature
(размер 1,4 МБ)
