Автоматическая кашировальная машина

Shengtian
STCS

Высокая точность совмещения, скорость до 10 000 листов готовой продукции в час, материал гофрокартон A/B/C/E/F толщиной до 10 мм, вывод продукции на прессующий транспортер или стапельную приемку FZ.

Автоматическая кашировальная машина STCS

Характеристики

МОДЕЛЬ	STCS 1450	STCS 1700
Макс. формат листа, мм	1450x1400	1700x1600
Мин. формат листа, мм	400x360	400x400
Максимальная скорость, м/мин	150
Нижний лист гофрокартон, тип	A/B/C/E/F, ≤ 10 мм
Верхний лист, г/м2	150-450
Энергопотребление, кВт	22	23
Вес, кг	7100	7600
Установочные размеры, Д×Ш×В, мм	15000х2250х2350	15600х2450х2350

Модели

STCS 1450

Shengtian Shengtian STCS

Работа с различными материалами, самонаклады верхнего/нижнего листа, контроль положения верхнего листа сервоприводами. Самонаклад нижнего листа оснащен пневмоцилиндром, для плавного перемещения листов гофрокартона, в т.ч. имеющих деформацию, в подающий валик. Удлиненный прессующий транспортер. Можно установить стапельную приемку FZ для увеличения производительности.

Заказать STCS

Материал гофрокартон A, B, C, E, F, ≤ 10 мм
Интеллектуальный контроль управления
Система автоматической настройки машины после ввода параметров и размера листа
Машина оснащена уникальным устройством позиционирования и корректировки для верхнего листа с устройством бокового равнения (патент)
Независимые сервоприводы контроля подачи нижнего / верхнего листов
Фотоэлектронные сенсоры контроля позиции задней кромки листа
Оснащена системой равнения листа после самонаклада верхнего листа, длинна секции равнения около 2 м
Устройство предварительной подготовки паллеты с рельсами
Платформа для прямой загрузки паллеты в самонаклад (опция)
Положение головки самонаклада можно регулировать вперед и назад с помощью электропривода
Независимые боковые раздувы стопы
Верхний лист - контроль положения 2мя серводвигателями
Нижний лист - ремни самонаклада, контроль серво приводом
Сервоприводы YASKAWA Япония
Ввод параметров тиража с дисплея оператора, автоматическая настройка на формат
Цифровые индикаторы положения
Прижимное устройство с пневмоцилиндром для нижнего самонаклада позволяет плавно перемещать изогнутый лист гофрокартона в подающий валик
Давление роликов в секции каширования регулируется синхронно с помощью одного маховика, с цифровым индикатором положения
Клеенаносящий валик оснащен устройством остановки подачи клея и автоматической системой контроля уровня клея, гарантируют обратный поток без перелива клея
Шестеренчатый насос подачи клея оснащен фильтром и системой циркуляции для поддержания чистотой воды в баке

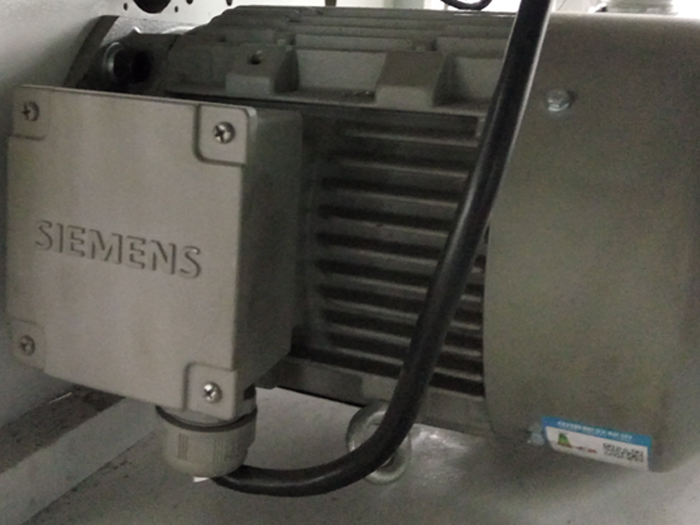

Главный привод Siemens
В машине применяется синхронная ременная передача, которая имеет длительный срок службы, а также обеспечивает низкий уровень шума и высокую точность
Тайваньская электромагнитная муфта Beiyi, с высоким быстродействием, используется в верхнем мосте для перемещения верхнего листа в секцию равнения

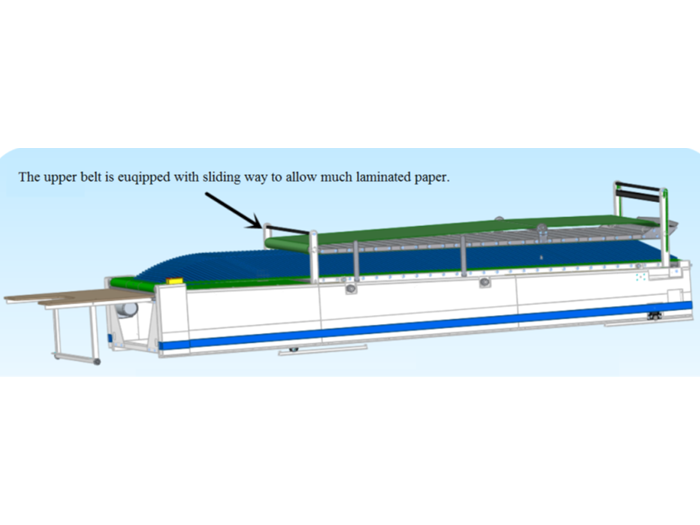

Прессующий конвейер имеет наклонное положение, с подъемом уровня на выкладе, для удобства оператора
Валки верхнего транспортера, являются подпружиненными, не требуется настройка на толщину материала
Моторизованная регулировка положения верхнего прижимного ремня спереди и сзади обеспечивает лучший прижим и уменьшает повреждение бумаги
