Одноножевые листорезальные машины
SSCT-5-1320, 1600
Точная резка ролей бумаги на листы любого требуемого формата, исключая потери материала в отходы, возникающие при работе с готовыми «типовыми» форматами листов.

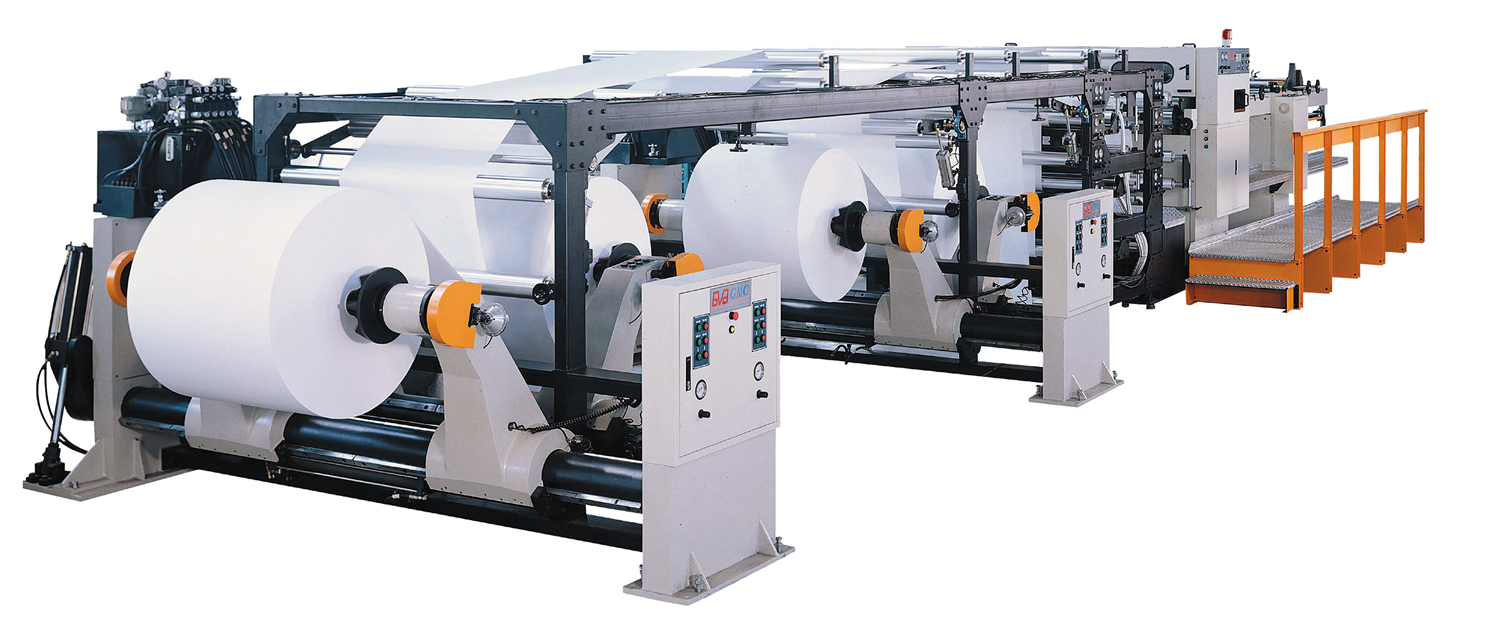

GMC SSCT-5 – серия листорезальных машин с верхним вращающимся и нижним неподвижным ножами. Предназначены для высокоточной резки бумаги и картона. В зависимости от типа распускаемого материала могут оснащаться размоткой на 2 или 4 роля.
| Модели | SSCT-5 1320 | SSCT-5 1600 |
|---|---|---|
| Максимальная ширина роля, мм | 1320 | 1600 |
| Минимальная ширина роля, мм | 400 | 400 |
| Максимальный диаметр роля, мм | 1800 | 1800 |
| Минимальный диаметр роля, мм | 400 | 400 |
| Количество ролей на размотке | 1-4 | 1-4 |
| Диаметр втулки рулона, мм | 76.2, 152.4 | 76.2, 152.4 |
| Длина реза, мм | 460 – 1370 | 460 – 1370 |
| Высота приемного стапеля (вкл. паллету) | 1200 | 47" |
| Максимальный вес приемного стапеля (вкл. паллету), кг | 2000 | 2000 |
| Макс. техническая скорость, м/мин | 300 | 300 |
| Рабочая скорость зависит от качества и характеристик материала, длины реза, количества ролей и проч. | ||
| Нагрузка на нож, г/см | 550 | 550 |
| Точность реза, мм | ±0.5 | ±0.5 |
| Электропитание | 3 фазы, 380В, 50 Гц | 3 фазы, 380В, 50 Гц |
| Мощность главного привода, кВт | ~ 37 | ~ 40 |
| Вес, кг | 15000 (2 роля) 21500 (4 роля) | 19800 (2 роля) 28000 (4 роля) |
Особенности моделей
Листорезальные машины GMC отличаются между собой принципом резки с ролей на листы:
В серии SSCT-5 применяется одноножевой принцип резки:
При одноножевом принципе резки роля на листы, вращается только верхний нож, а нижний нож устанавливается неподвижно. Одноножевой принцип резки – это самое экономичное и качественное решение для роспуска ролей бумаги и картона на листы.
В серии TC-1600 применяется два синхронно вращающихся ножа. Подробнее о TC-1600
Также у GMC есть специальная серия машин GMC-TC-P для резки предварительно запечатанного роля на листы по метке.
Высокоточный сервопривод верхнего вращающегося ножа
Компьютерный контроль длины отреза листа
Регулирование скорости выводного транспортера
Выводной транспортер с нижними транспортирующими и верхними прижимными ремнями
Устройство для вывода листов с перекрытием (каскадом) синхронизировано со скоростью работы выводного транспортера
Выводные ролики и воздушное разделение листов перед укладкой в стапельную приемку
Высота приемного стапеля (вкл. паллету): 1200 мм
Автоматическое опускание от бесконтактного датчика
Пневматические дисковые ножи для продольной разрезки/обрезки полотна
Устройство для разглаживания полотна для бумаги и картона
Устройство регулирования прямого угла реза
Верхние ремни в стапельной приемке для тонких бумаг (опция)
Автоматическое равнение края (боковая приводка) полотна
Замена стандартного на моторизованное устройство разглаживания полотна (опция)
Раздувы ионизированным воздухом для тонких и/или мелованных бумаг (опция)
Безшпиндельное крепление рулонов на каждой позиции
Пневматические дисковые тормоза рулонов с воздушным охлаждением
Рельсы и тележки для загрузки рулонов
Автоматический контроль натяжения полотна с плавающим валиком

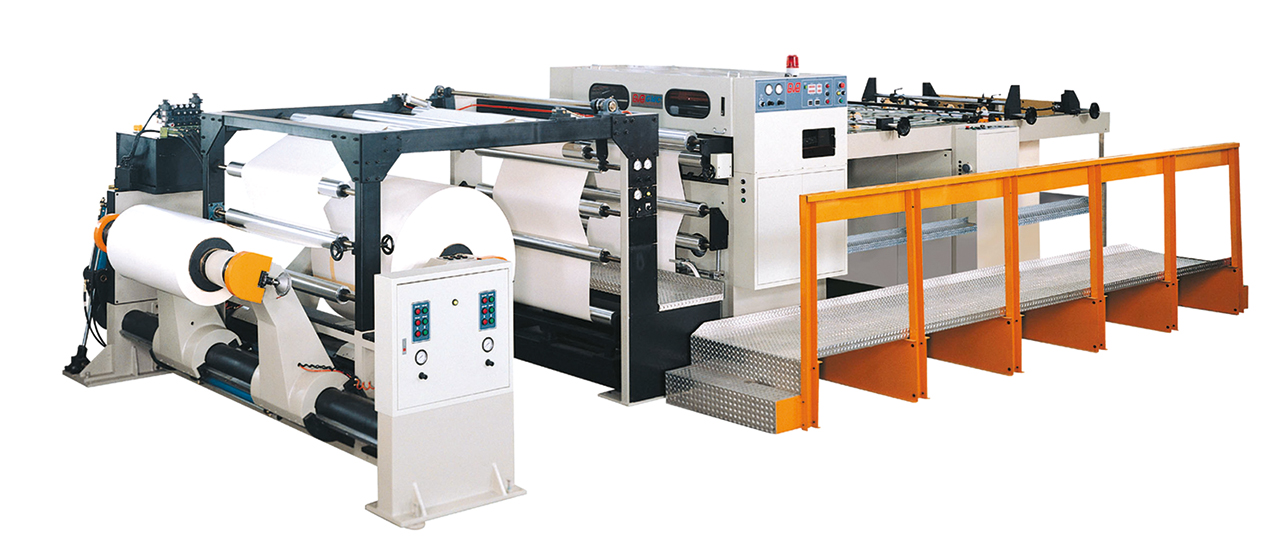

.jpg "Одноножевые листорезальные машины SSCT-5 (2 роля)")
Документация(PDF). Брошюра SSCT-5
(размер 3,2 МБ)
