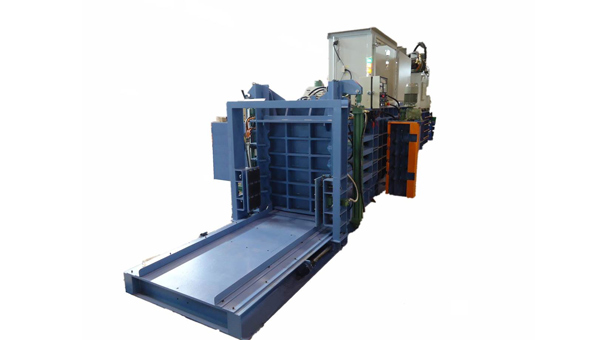

Автоматический пресс горизонтального типа с закрытым каналом
GB-7575CL, GB-1175CL, GB-7511CL, GB-1011CL
Назначение: Пакетирование отходов полимерных материалов. Автоматический горизонтальный пресс с закрытым каналом GBP-7511 с усилием прессования 118 тонн и производительностью до 6 т/ч (для ПЭТ) могут использоваться в компаниях с большим объемом отходов.

Модель | GB-7575CL | GB-1175CL | GB-7511CL | GB-1011CL | ||
---|---|---|---|---|---|---|
Цилиндр давления (диаметр / длина хода), мм | Ø 250 / 2900 | Ø 250 / 3450 | Ø 250 / 3450 | Ø 300 / 3450 | ||
Мощность электродвигателя, кВт | 40 (30кВт) | 40 (30кВт) | 60 (45кВт) | 120 (45кВт*2) | ||
Загрузочные габариты, мм | 800 × 710 | 1600 × 1020 | 1600 × 710 | 1600 × 920 | ||
Размеры канала, мм | 750 × 750 × 2200 | 750 × 1100 × 3200 | 750 × 1100 × 3200 | 1000 × 1100 × 3200 | ||
Габариты кипы, мм | 750 × 750 × 1400 | 750 × 1100 × 1400 | 750 × 1100 × 1400 | 1000 × 1100 × 1400 | ||
Плотность кипы (макулатура), кг/м⊃3 | 680 – 720 (жестяные банки) | 500 – 600 | 500 – 600 | 600 – 780 | ||
Мощность давления, тонн | 118 | 118 | 118 | 170 | ||
Время цикла (без загрузки), сек | 22 | 28,4 | 19,5 | 14 | ||
Производительность, тонн/час | 4 – 5 (жестяные банки) | 1,5 – 2,5 | 2 – 3 | 2,7 – 4 | ||
Количество проволочных витков | 4 (горизонтальная обмотка) | 5 (горизонтальная обмотка) | ||||
Диаметр проволоки (обмотка кипы), мм | Ø 3.4 | Ø 3.4 | Ø 3.4 | Ø 3.4 | ||
Емкость масляного резервуара, л | 1000 | 1500 | 1500 | 1500 | ||
Вес оборудования, тонн | 11 | 15 | 15 | 22 |
Особенностью автоматического горизонтального пресса GBP-7511 является закрытый канал, позволяющий достигнуть значительного веса кипы, работать с трудноспрессовываемыми материалами (такими как ПЭТ-бутылки и др.), а также менять прессуемые фракции без их смешивания, что невозможно в автоматических горизонтальных прессах с открытым каналом.
Оснащение
- PLC контроллер производства FATEK (Тайвань);
- Пользовательский интерфейс с индикацией ошибок на экране;
- Управление электроприводом Star/Delta (Тайвань);
- Контроллер производства Shneider (Франция) или Siemens (Германия);
- Регенеративная гидравлическая система;
- Воздушная система охлаждения гидравлики;
- Гидравлический насос производства TOKYOKEIKI (Japan);
- Основной цилиндр производства SUNNY (производитель №1 на Тайване).
Основные компоненты машины
- Корпус машины
- Толкатель
- Главный цилиндр
- Вспомогательный цилиндр
- Устройство подачи проволоки
- Устройство обмотки проволоки
- Цилиндр подачи
- Главный электродвигатель
- Электродвигатель устройства обмотки проволокой
- Масляный резервуар
- Нижний загрузчик
- Верхний загрузчик
- Блок управления
- Панель управления
- Катушка для проволоки

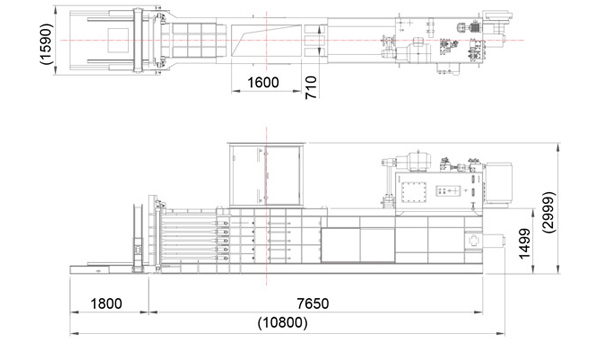

Документация(PDF). Установочный чертеж GBP-7511CL-L
(размер 162 КБ)
Документация(PDF). Брошюра Godswill 7511
(размер 925 КБ)
