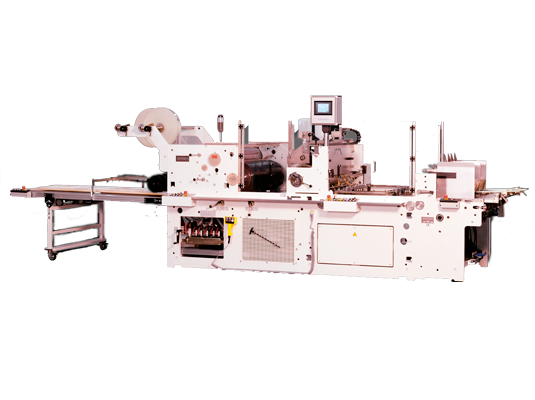

Многоцелевая машина для вклейки широкого спектра окошек
Classic, Universal, Servo
Машины KOHMANN обладают широкими технологическими возможностями по заклеиванию высеченных окошек и приклеиванию пленки к разверткам, в т.ч. с перфорацией пленки по линии биговки, фигурной перфорацией пленки окошка, с вклейкой окошек с предварительной печатью на пленке, приклеиванием ручки или клеевой полосы.
| Модели | F-1000 Classic | F-1100 Universal | F-1400 Universal | F-800 Servo | F-1120 Servo | F-1440 Servo |
|---|---|---|---|---|---|---|
| Длина развертки, мм | 100х700 | 100х1020 | 100х1020 | 100х1240 | 100х1240 | 100х1240 |
| Ширина развертки, мм | 80x1000 | 80х1120 | 80х1440 | 80х800 | 80х1120 | 80х1440 |
| Длина пленки, мм | 40х520 | 50х720 | 50х720 | 60х800 | 50х720 | 50х800 |
| Ширина пленки, мм | 30х840 | 30х840 | 30х1140 | 30х540 | 30х840 | 30х1440 |
| Толщина пленки, мм | 0.03-0.3 | 0.03-0.3 | 0.03-0.3 | 0.03-0.3 | 0.03-0.3 | 0.03-0.3 |
| Плотность, картона/, г/м2 | 200-2000 | 200-2000 | 200-2000 | 200-2000 | 200-2000 | 200-2000 |
| Толщина гофрокартона, мм | 6 | 6 | 6 | 6 | 6 | 6 |
| Макс. скорость работы заготовок./мин. (при длине заготовок < 330 мм, один поток) | 300 | 400 | 400 | 400 | 400 | 400 |
| Макс. скорость работы заготовок./мин. (при длине заготовок > 330 мм, один поток) | 150 | 200 | 200 | 200 | 200 | 200 |
В производственной линейке KOHMANN три серии автоматических машин для заклейки окошек. Модель CLASSIC F-1000 отличаются конструкцией с механическими настройками, серия UNIVERSAL является универсальной многоцелевой машиной по заклейки различных видов окошек, в которой применяется как ролевая подача пленки, так и, при специальном оснащении, возможна подача предварительно нарезанной пленки в листах. Модели серии F- Servo производятся с применением прямых сервоприводов во всех узлах, управляемых электроникой. Машины с сервоприводом производятся по самым передовым технологиям, имеют наибольшую гибкость в работе, простую систему наладки. Инновационные технологии, опирающиеся на многолетний опыт, позволяют компании выпускать высокоскоростные, экономичные в работе и быстро переналаживаемые машины, обладающие уникальными возможностями.
Функциональные возможности машин для заклейки окошек KOHMANN серии UNIVERSAL и Servo.
 Плоское окошко |
 Окошко с перфорацией по линии биговки коробки |
 Фигурной перфорация пленки окошка |
 Продольной перфорация пленки окошка по центру |
 Вклейка окошек с предварительной печатью и точным совмещением |
 Полное заклеивание пленкой внутренней стороны развертки |
 Частичное заклеивание пленкой внутренней стороны развертки |
 Приклеивание ручек, клеевой полоски |
 Панорамное окошко с биговкой и высечкой углов |
Вклейка пленки с ассиметричными сторонами |
 Приклеивание тубы с ее формирование и запаиванием |
- Самонаклад с вакуумными ремнями
- Режим подачи самонакладом 1, 2 или 3 разверток за один цикл
- Вывод разверток в один или два потока
- Устройство позиционирования разверток перед вклейкой
- Секция нанесения клея с клеевым валиком, ракелем и боковыми ограничителями
- Полностью выдвигающийся из машины клеевой аппарат
- Вакуумный транспортер для проводки разверток через клеевую секцию и секцию вклейки пленки
- Секция вклейки пленки с двумя устройство разматывания пленки
- Устройство размотки пленки с автоматическим натяжением двух ролей
- Регулирование длины отрезаемой пленки и позиционирование пленки по ширине и длине разверток
- Выводной транспортер с независимым приводом
- Централизованное компьютерное управление машиной с сенсорного пульта с автоматической диагностикой
- Стол для монтажа клеевых матриц
