Автоматические машины для заклейки панорамных окошек
WIN PACK
WHS-1100BS
WHS-1100BS
Машина WHS-1100BS предназначена для вклейки плоских и панорамных окошек с биговкой и высечка углов.
| Модели | WHS-1100BS |
|---|---|
| Длина заготовки, мм | 100х710 |
| Ширина заготовки, мм | 80х1100 |
| Ширина пленки окошка, мм | 30 – 840 |
| Длина пленки окошка, мм | 50 – 520 |
| Толщина пленки, мм - плоское окошко: - панорамное окошко: |
0,03-0,2 0,12 – 0,2 |
| Плотность картона, г/м2 | 200-600 |
| Профиль гофрокартона | F, Е |
| Макс. техническая скорость, цикл/мин: - плоское окошко (длина развертки ≤ 330 мм) - панорамное окошко (c биговкой и высечкой): |
300 цикл/мин 80 цикл/мин |
| Габариты, мм | 4800х4420х2300 |
| Работа с одним потоком заготовок | + |
| Вклейка плоского окошка | + |
| Продольная перфорация пленки окошка | + |
| Вклейка панорамного окошка с биговкой и высечкой углов | + |
Модели
WIN PACK WIN PACK WHS-1100BS
WHS-1100BS используется для вклейки панорамных и плоских окошек. Для выпуска панорамных окошек машина выполняет подогрев пленки, нанесение двух линий биговки и высечку углов. Далее выполняется отрезка и вклейка панорамного окошка в заготовку коробки.
Заказать WHS-1100BS
- Вклейка плоских и панорамных окошек с биговкой и высечкой углов

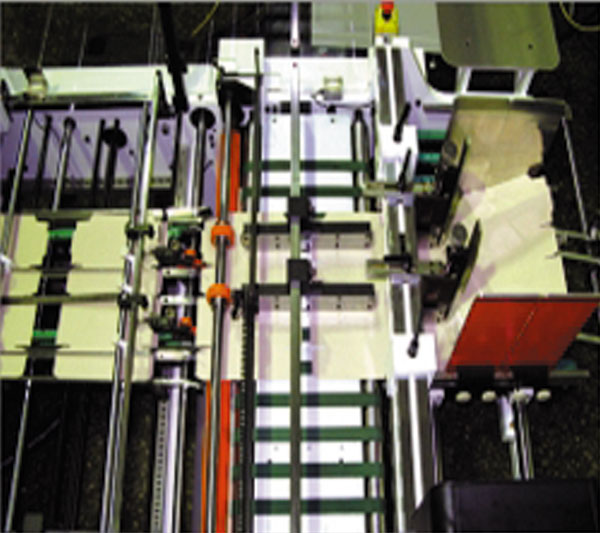

- Самонаклад с подачей заготовок в один поток
- Подача самонакладом одной или двух заготовок за цикл
- Цепная секция равнения заготовок перед вклейкой окошка
- Проводка заготовок через машину вакуумными ремнями
- Станция биговки и высечки углов для панорамных окошек
- Подогрев пленки перед биговкой и высечкой
- Выдвигающееся из машины клеевое устройство
- Автоматическое вращение клеевого устройства при остановках

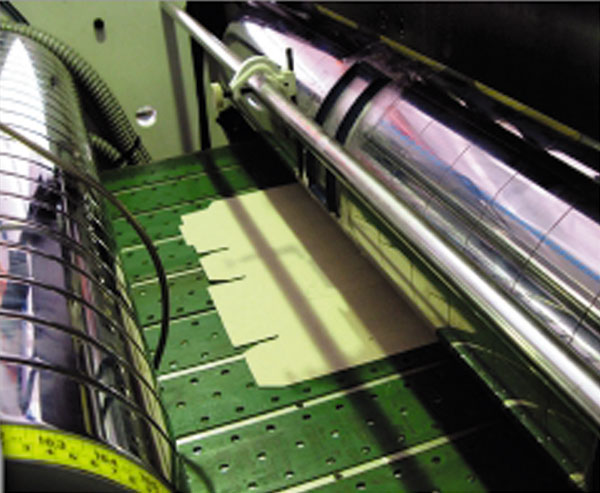

- Цилиндр с матрицей для нанесения клея на заготовку
- Размотка и подача пленки из рулона

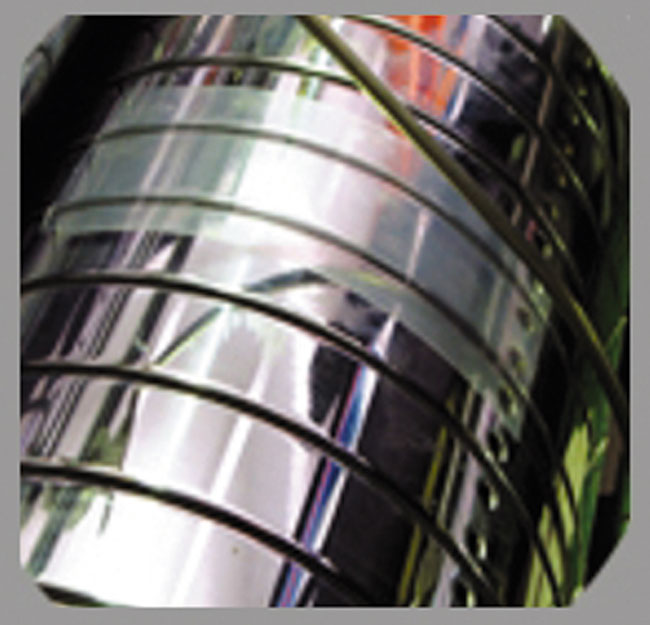

- Нож с сервоприводом для резки пленки
- Цилиндр для вклейки пленки с вакуумом и раздувом

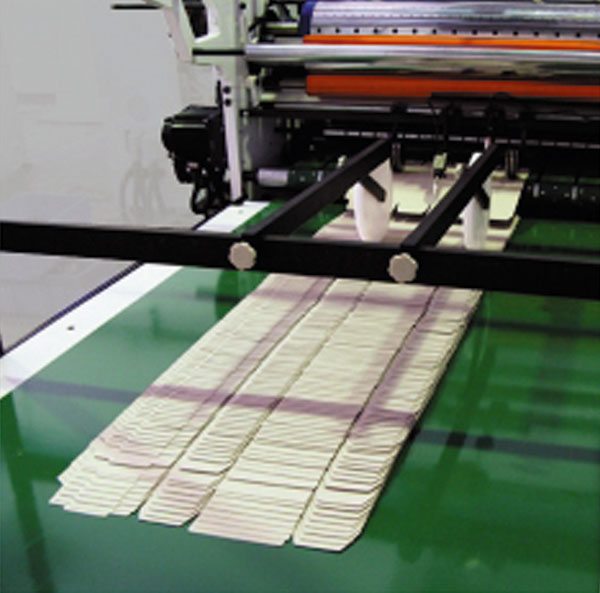

- Выводной транспортер с приемным столом для готовой продукции
по запросу
