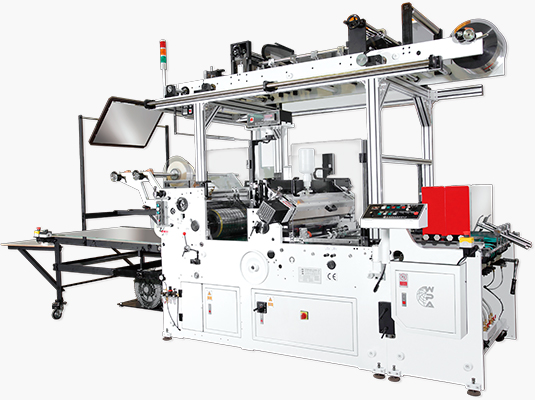

Автоматические машины для заклейки окошек
1000/1400 SV, 1000/1400 DSV
Автоматические машины WPA-1000, WPC1400 SV/DSV предназначены для вклейки полимерной пленки в развертки коробок. Отличительной особенностью серии SV/SVF является применение в машине управляемых электроникой сервоприводов, для повышения стабильности работы.

Модель | WPA-1000 SV | WPA-1000 DSV | WPC-1400 SV | WPC-1400 DSV |
---|---|---|---|---|
Длина заготовки, мм | 100 - 710 | 100 - 710 | 100 - 710 | 100 - 710 |
Ширина заготовки, мм | 80 - 1000 | 80 - 480 | 80 - 1400 | 80 - 680 |
Макс. размер пленки, мм | 840х520 | 840х520/400x520 | 1040х520 | 1040х520/500x520 |
Мин. размер пленки, мм | 30х38 | 30х38 | 30х38 | 30х38 |
Толщина пленки, мм | 0,03-0,2 | 0,03-0,2 | 0,03-0,2 | 0,03-0,2 |
Плотность, картона/, г/м2 | 200-600 | 200-600 | 200-600 | 200-600 |
Профиль гофрокартона | E | E | E | E |
Макс. скорость работы, заготовок/мин (при длине заготовок < 330 мм) | 300 | 600 | 300 | 600 |
Макс. скорость работы, заготовок/мин (при длине заготовок > 330 мм) | 150 | 300 | 150 | 300 |
Габариты, мм | 5930х1210х2200 | 5930х1210х2200 | 5930х1610х2200 | 5930х1610х2200 |
Работа с одним потоком заготовок | + | + | + | + |
Работа с двумя потоками заготовок | - | + | - | + |
Продольная перфорация пленки окошка | + | + | + | + |
Вклейка туб | + | + | + | + |
WIN PACK (Тайвань) выпускает две серии автоматических машин для вклейки окошек в картонную заготовку. В моделях серии WPA-1000, WPC-1400 SV/DSV применяются управляемые электроникой сервоприводы, которые повышают стабильность работы и упрощают настройку машины, модели серии WPA-1000, WPC-1400 BF/DBF имеют конструкцию с механическими настройками.
WIN PACK (Тайвань) выпускает две серии автоматических машин для вклейки окошек в картонную заготовку. В моделях серии WPA-1000, WPC-1400 SV/DSV применяются управляемые электроникой сервоприводы, которые повышают стабильность работы и упрощают настройку машины, модели серии WPA-1000, WPC-1400 BF/DBF имеют конструкцию с механическими настройками.
- Самонаклад с раздельной регулировкой положения вакуумных ремней.
- Система позиционирования заготовок перед вклейкой.
- Клеевой аппарат, полностью выдвигающийся из машины.
- Вакуумный транспортер для проводки разверток.
- Устройство размотки пленки с системой натяжения.
- Секция резки и вклейки пленки.
- Индивидуальные сервоприводы самонаклада, секции резки пленки.
- Приемный конвейер с индивидуальным приводом для готовых заготовок.
- Центральный пульт компьютерного управления.

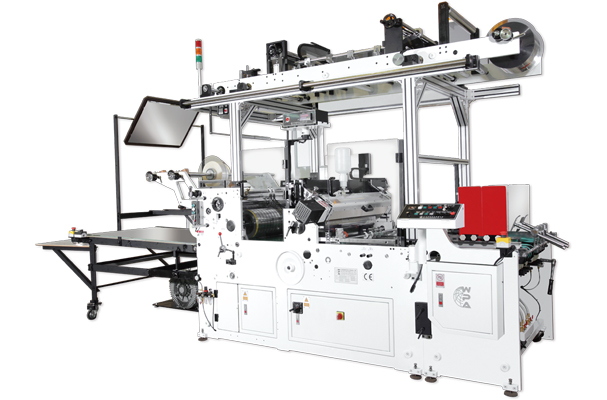

WPA-1000SV с секцией формирования тубы

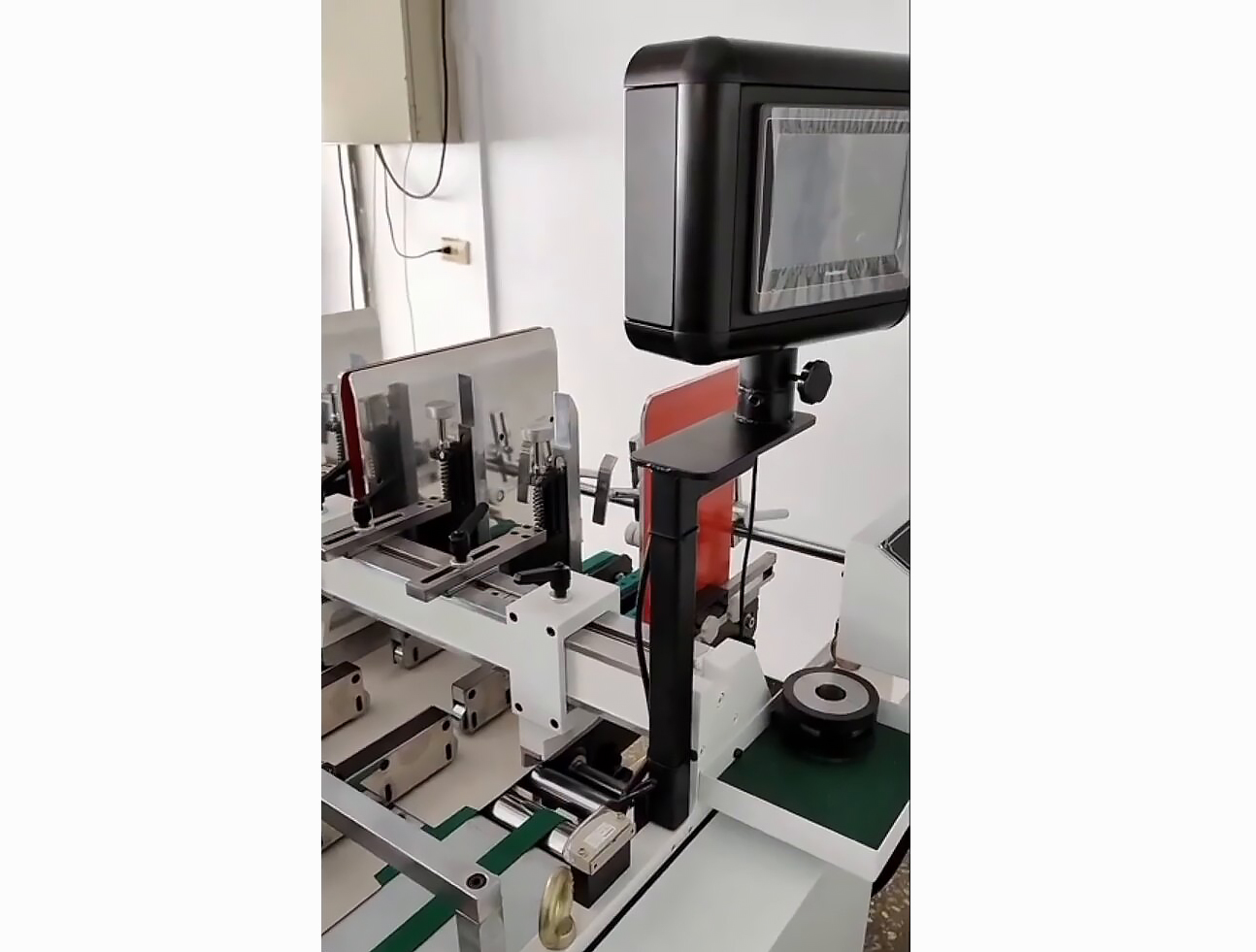

Панель управления

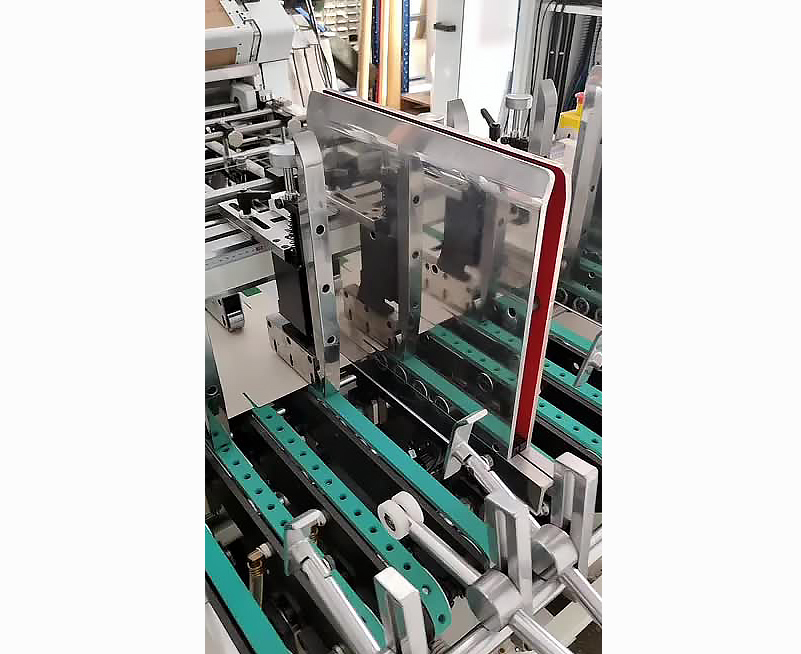

Самонаклад

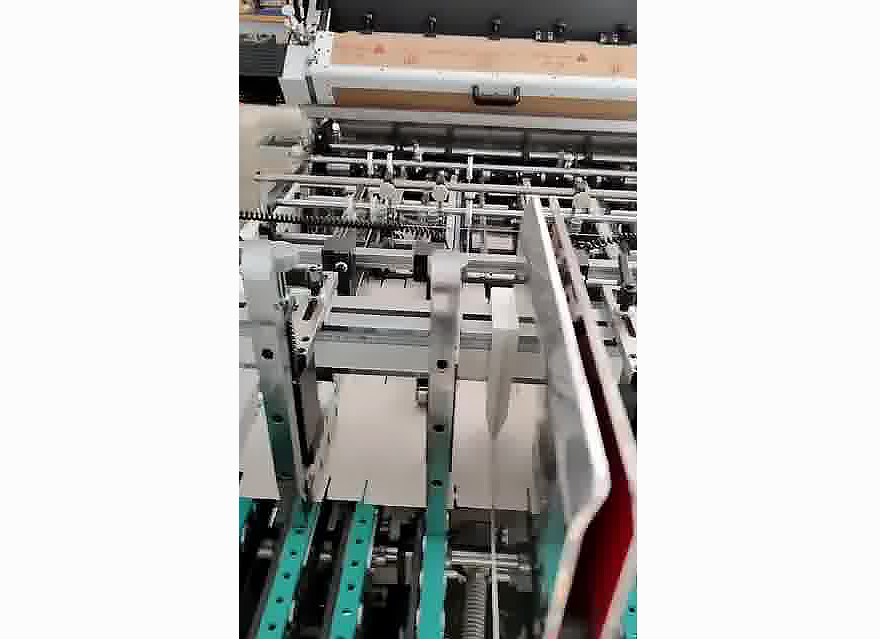

Самонаклад и контроль подачи разверток

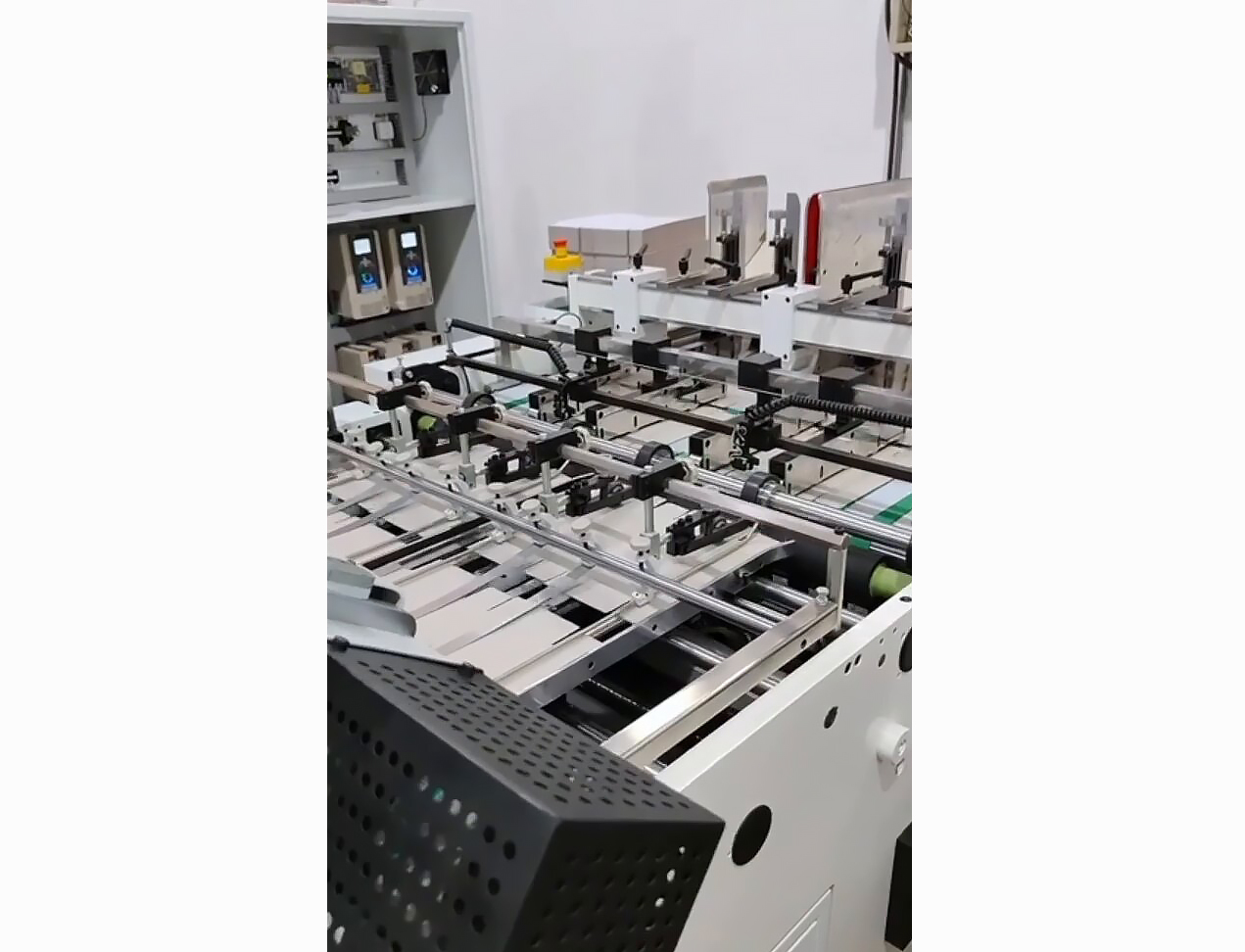

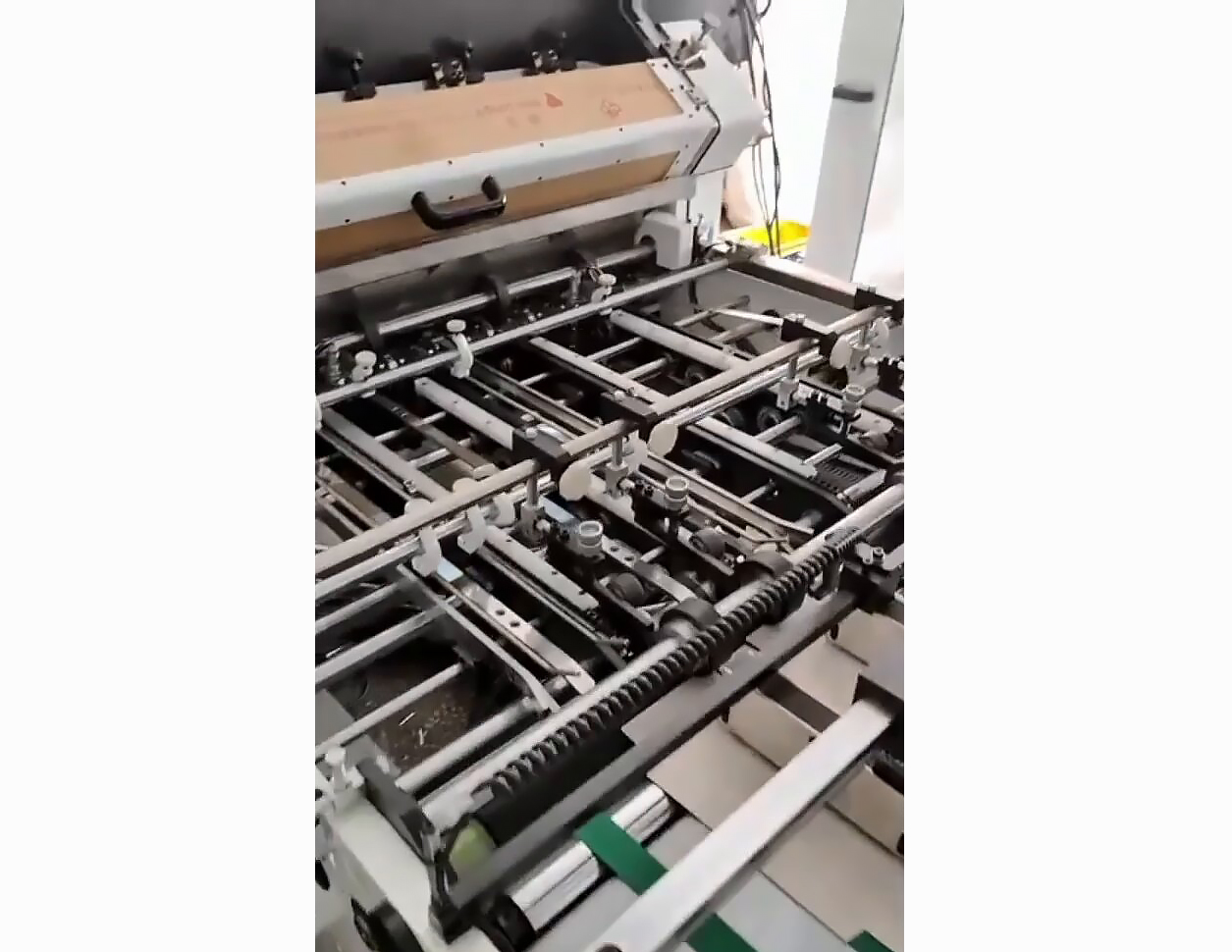

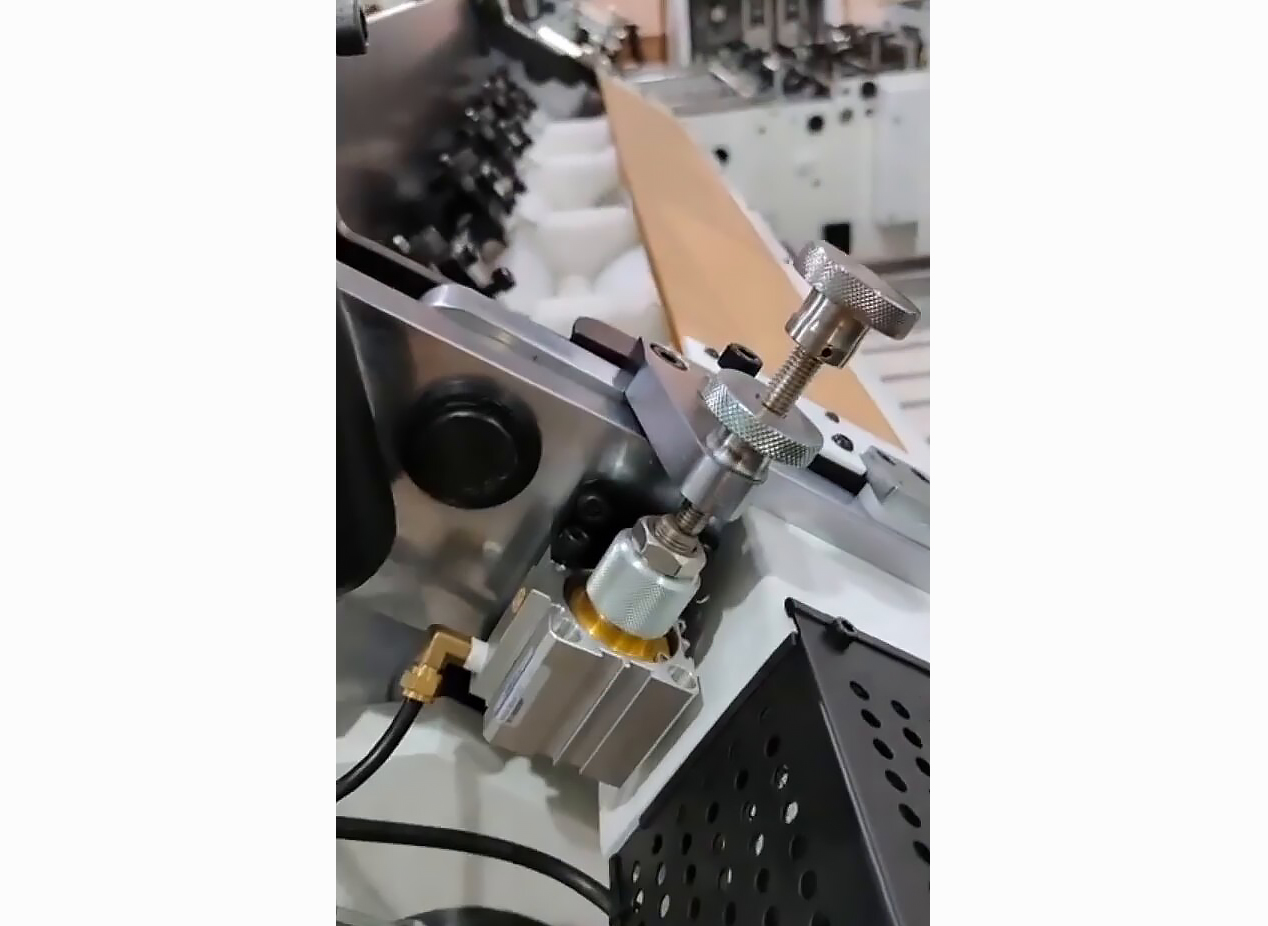

Контроль подачи разверток

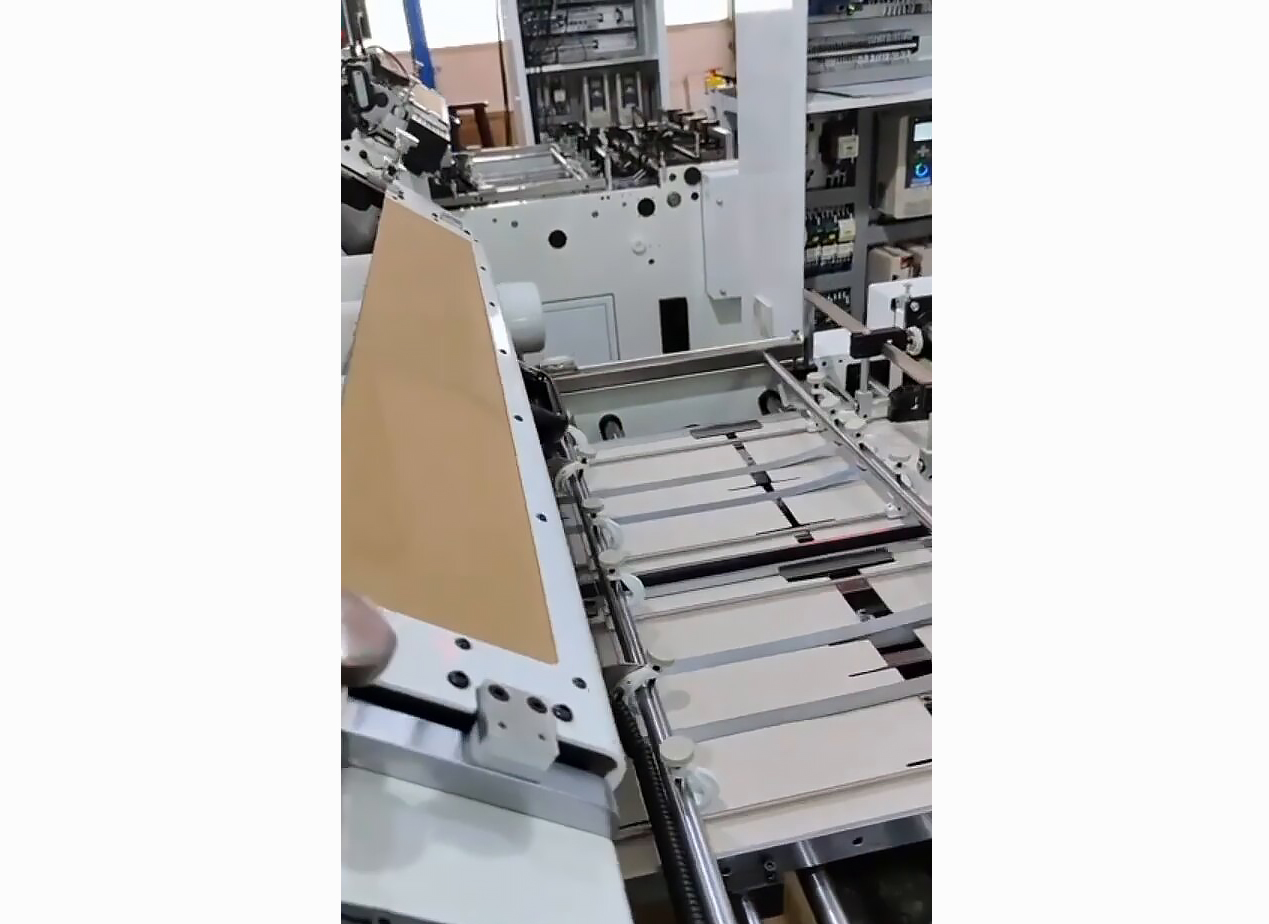

Контроль подачи разверток
Контроль подачи разверток
Контроль подачи разверток

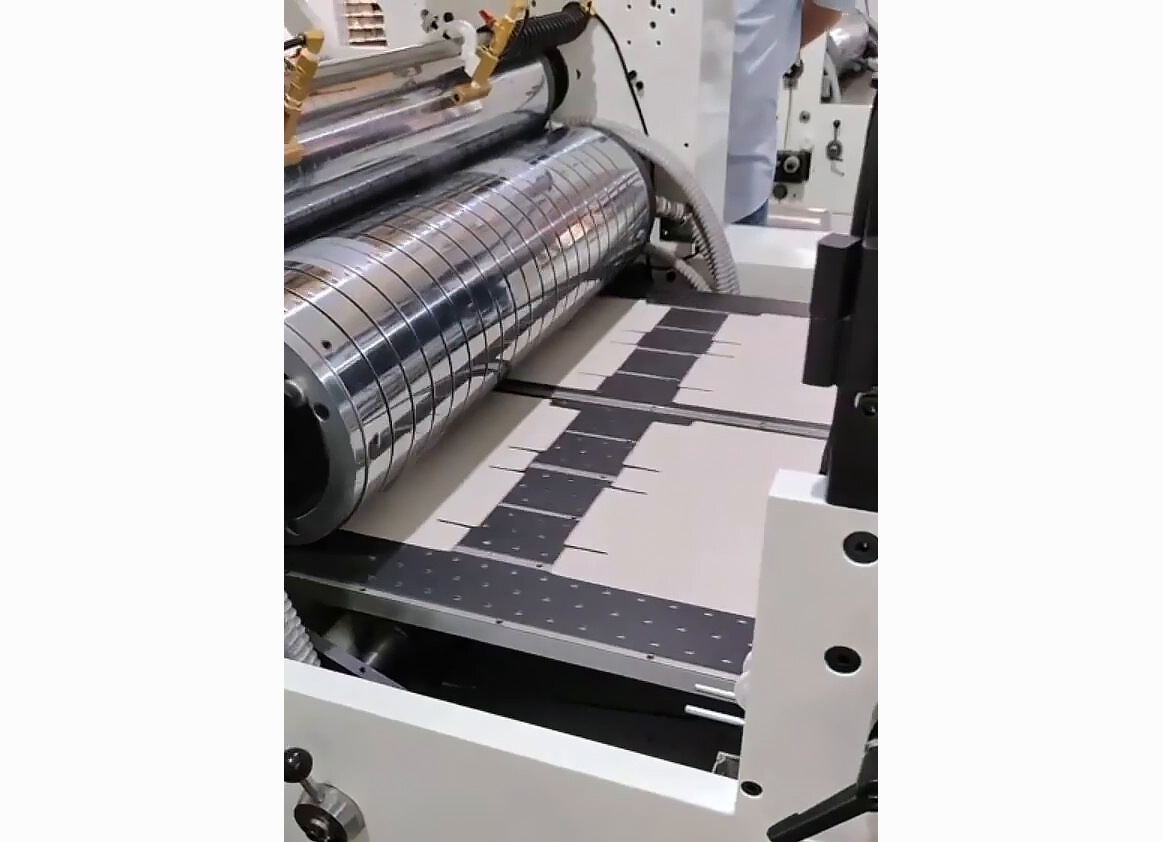

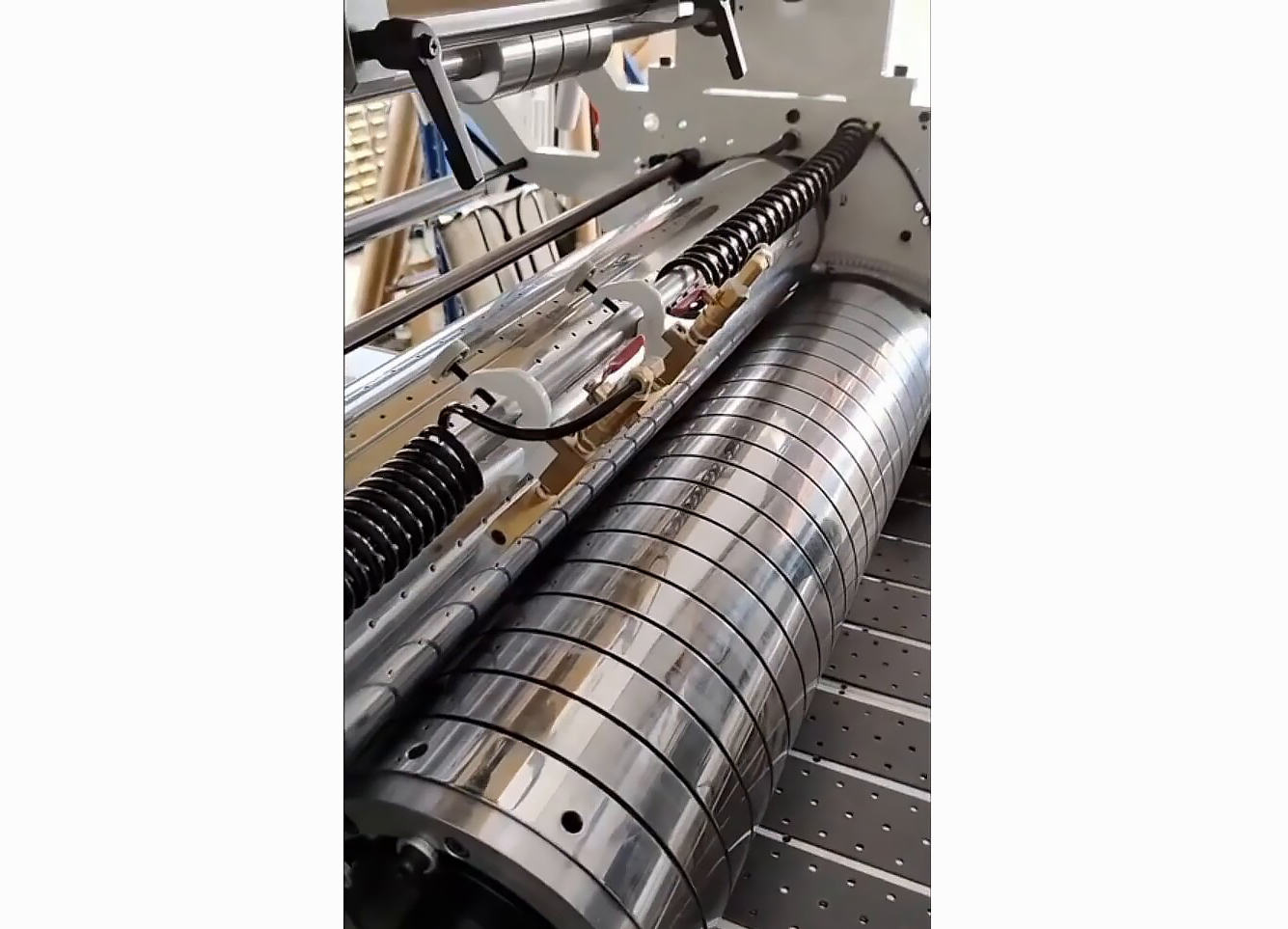

Секция резки пленки с устройством снятия статики
Секция нанесения клея
Формный цилиндр и вакуумный конвейер

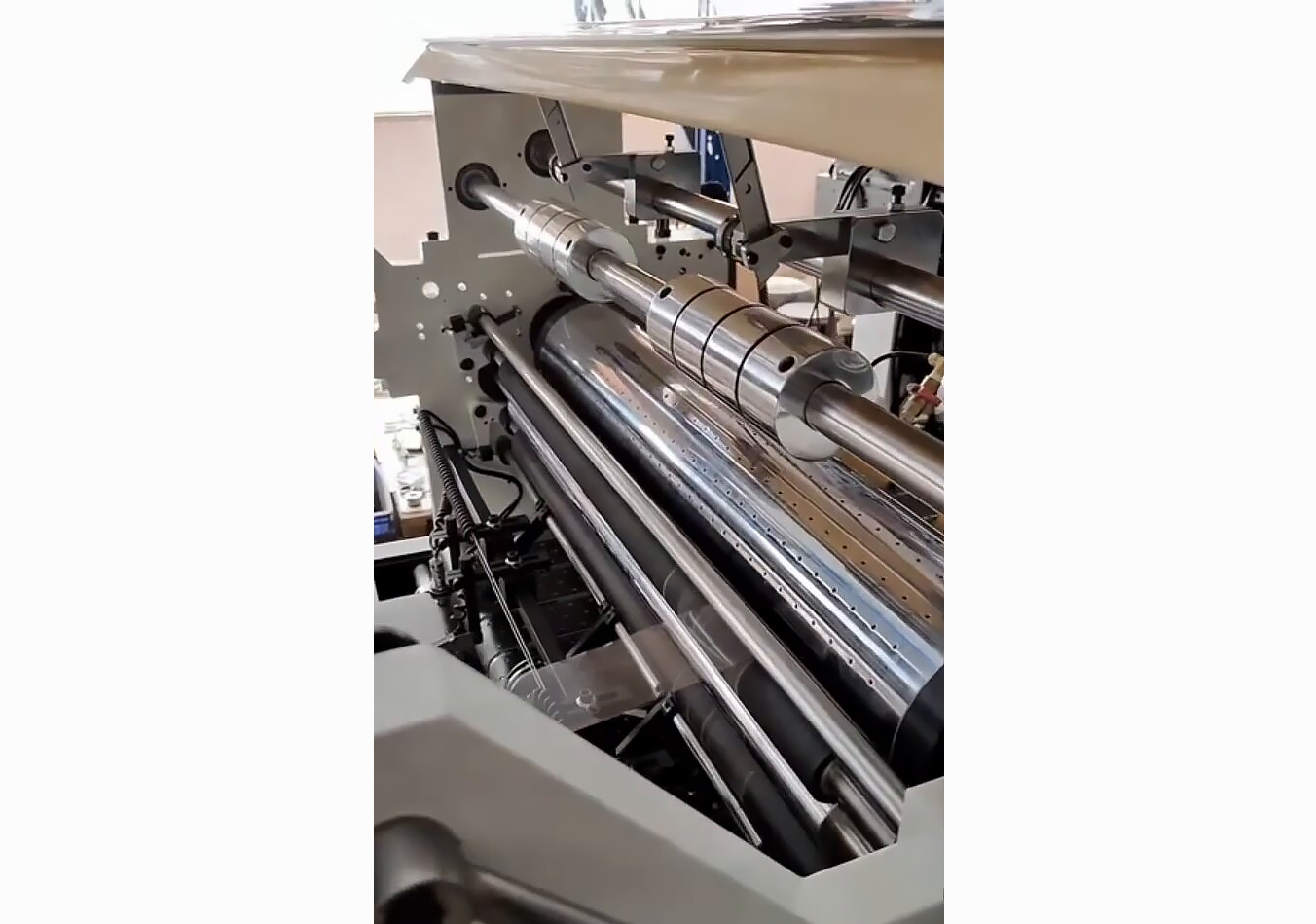

Формный цилиндр

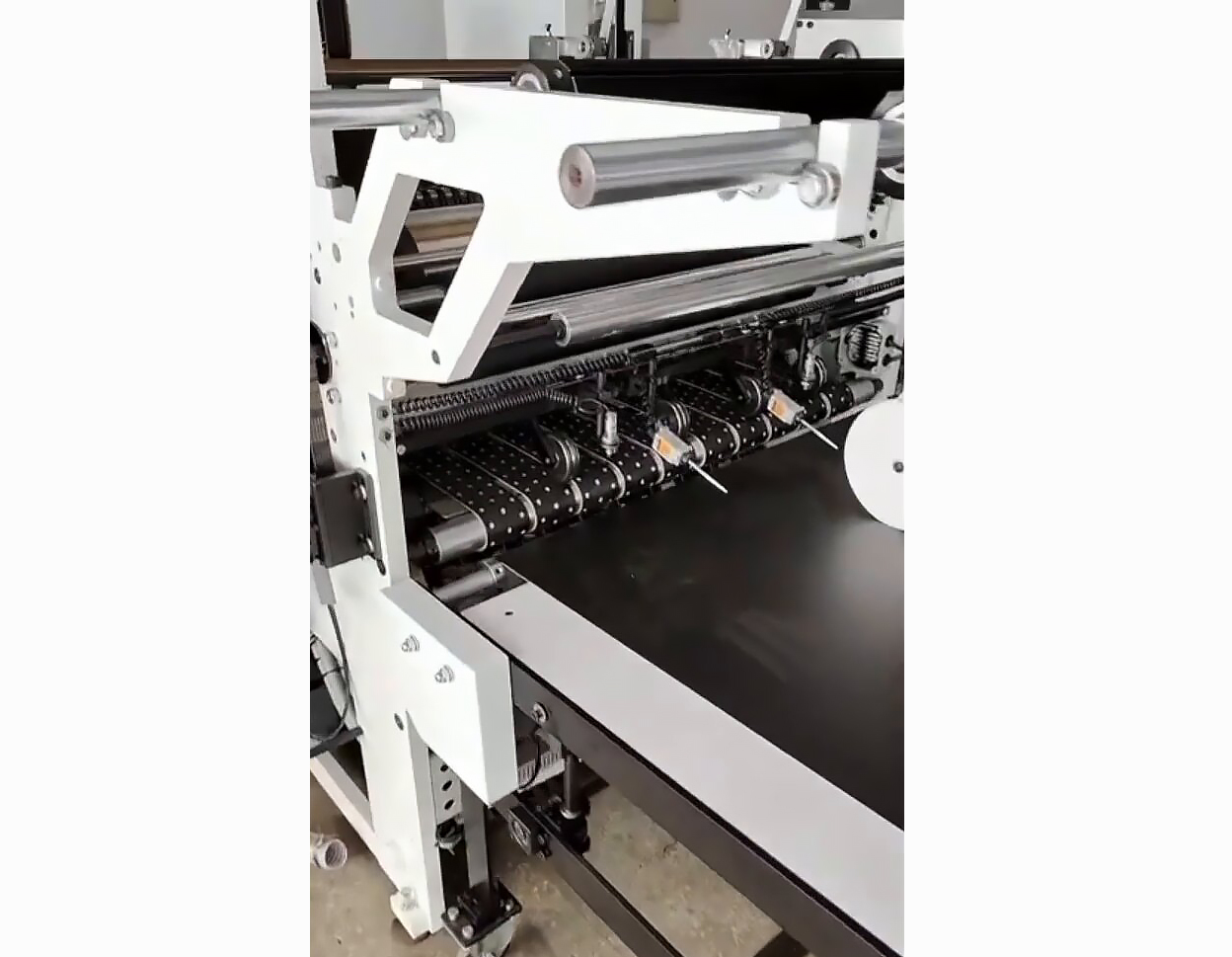

Выводной транспортер

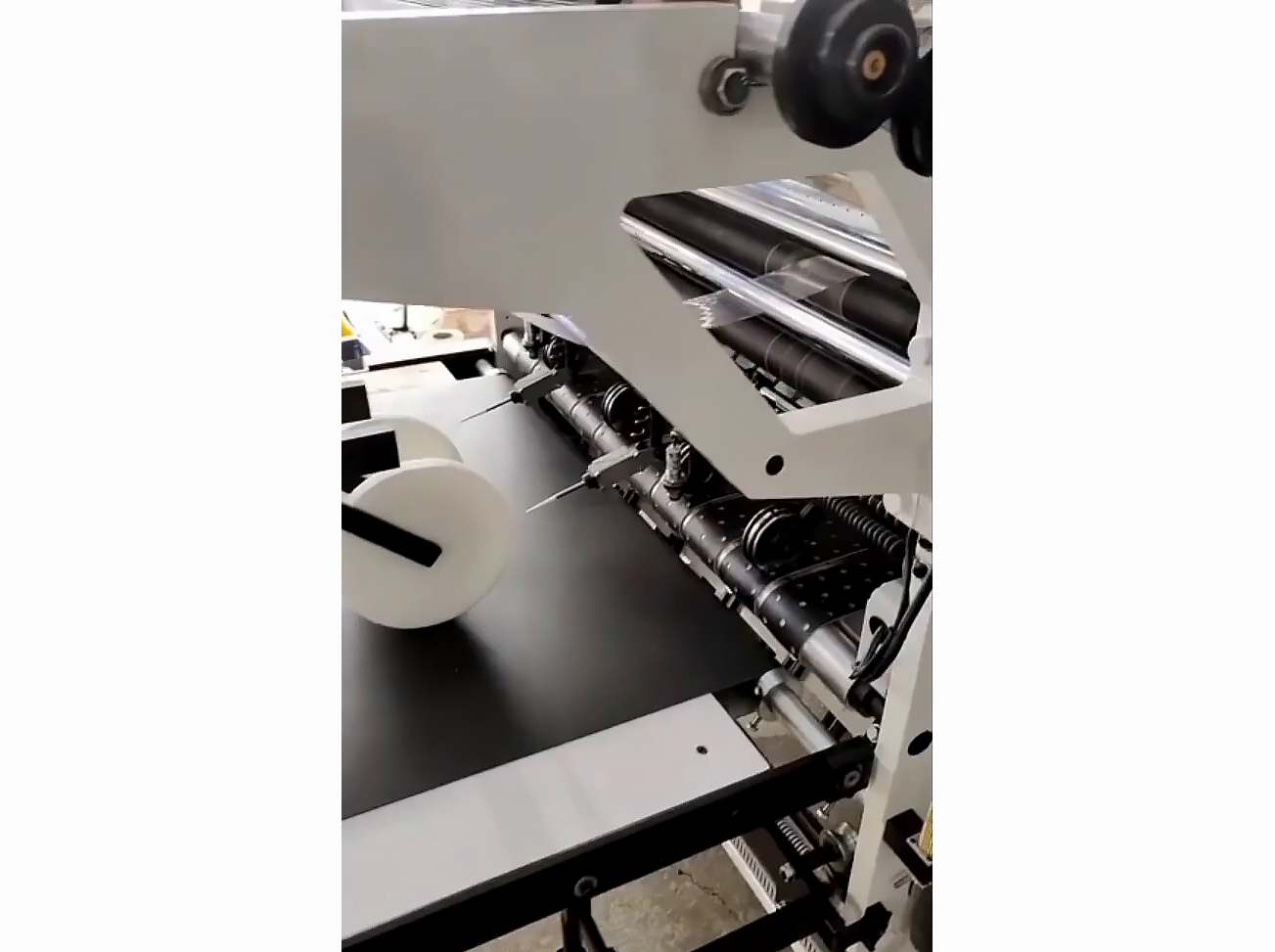

Выводной транспортер
Express folder Unit

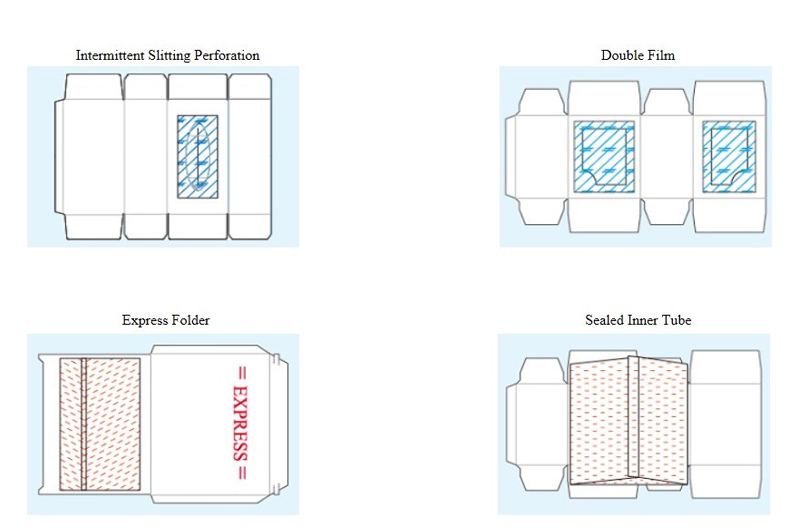

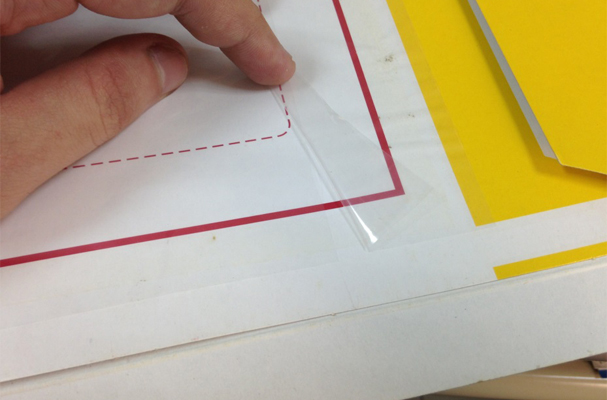

Примеры вклейки окошек
