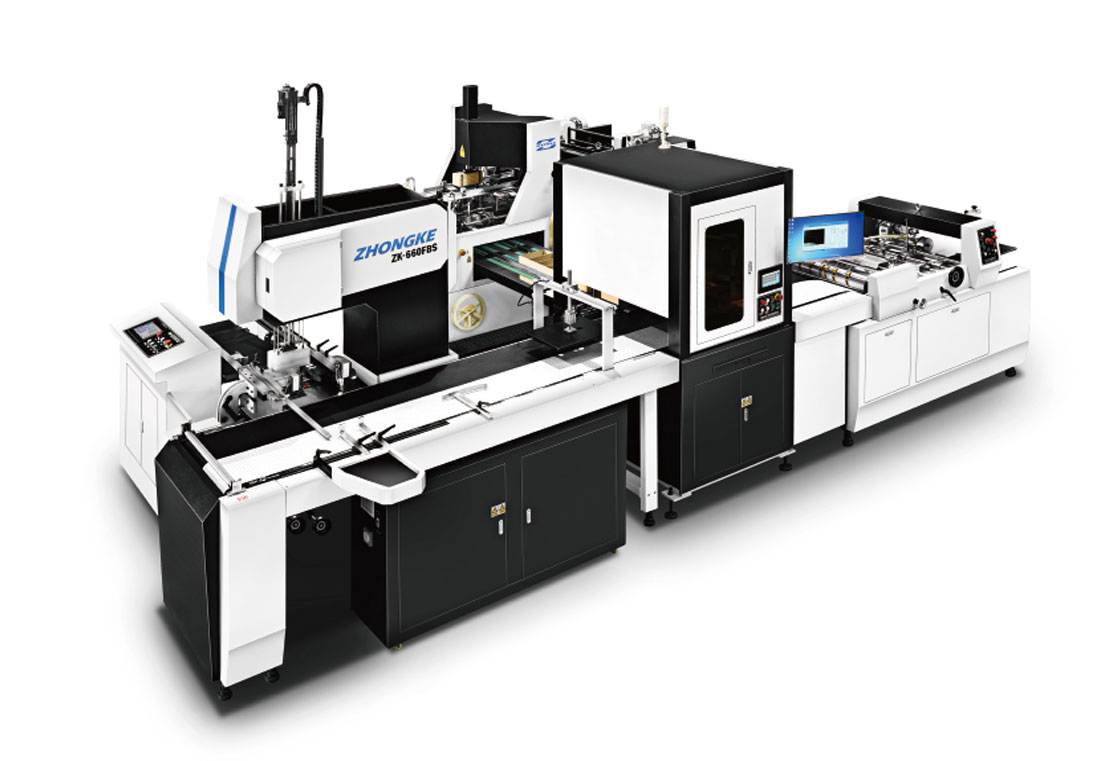

Автоматическая линия для производства жестких коробок
ZK 660FS, 660FCS, 660FBS
Автоматическая машина, высокая точность работы, совмещение по камере положения и перемещение картонной основы с помощью робота, работает с 3-мя типами кроя лайнера для производства сложных работ, скорость до 35 штук в минуту.
МОДЕЛЬ | ZK-660FS | ZK-660FCS | ZK-660FBS |
---|---|---|---|
Размер лайнера, мм | |||
Длина мин/макс, мм | 190-660 | 190-660 | 190-660 |
Ширина мин/макс, мм | 155-560 | 155-560 | 155-560 |
Тип кроя лайнера Размер готовой коробки (ДхШхВ), мм |
|||
Стандартный клапан Макс. размер коробки, мм Мин. размер коробки мм |
400х300х125 125х85х20 |
400х300х125 125х85х20 |
400х300х110 125х85х15 |
Ширина загибки канта R мин / макс, мм | 15 - 35 | 15 - 70 | 15 - 100 |
Плотность лайнера, г/м2 | 100-350 | 100-350 | 100-350 |
Толщина картона, мм | 0.8-3 | 0.8-3 | 0.8 - 3 |
Скорость работы шт/мин. | 15-35 | 15-35 | 15-30 |
Точность совмещения, мм | 0.05 | 0.05 | 0.05 |
Высота самонаклада для лайнера, мм | 260 | 260 | 260 |
Высота самонаклада для картона, мм | 1000 | 1000 | 1000 |
Энергопотребление, В/Гц | 380/50 | 380/50 | 380/50 |
Потребляемая мощность, кВт | 23.5 | 24 | 27 |
Потребление сжатого воздуха, л/мин | 380 | 380 | 460 |
Объем емкости для клея, л | 45 | 45 | 45 |
Вес, кг | 8100 | 8100 | 8100 |
Габаритные размеры машины, ДхШхВ, мм | 6800×4300×3000 | 6800×4300×3000 | 6800×4300×3000 |
Контроль вязкости клея | опция | опция | опция |
Модели серий FS, FCS, FBS предназначены для производства коробок требующих высокого качества, совмещение лайнера с картонной основой осуществляется с помощью камеры и роботизированной системы перемещения картонной основы. Робот и камера не только обеспечивают высокую точность работы, но и сокращают время настройки на тираж.
Модели серии FСS, FBS работают с 3мя типами кроя лайнера, для уменьшения тактильного эффекта на углах жесткой коробки, походит для сложных работ с высокими требованиями к качеству продукции, кант загибки лайнера внутрь коробки до 70/100 мм.
Основные секции
• Самонаклад картона
• Сборка основы жесткой коробки с фиксацией углов бумажной или пластиковой летной
• Самонаклад лайнера
• Секция нанесения клея на лайнер
• Станция подачи клея с функцией предварительного разогрева
• Вакуумный транспортер перемещения лайнера для совмещения с картонной основой
• Секция совмещения (укладки) картонной основы на лайнер с системой позиционирования по камере и перемещения картонной основы роботом
• Конвейер перемещения коробки в секцию оборачивания лайнеров
• Секция оборачивания лайнером собранной картонной основы
• Для моделей FCS, FBS: 3 типа формирования клапанов лайнера
• Для модели FBS секция оборачивания лайнером имеет 4 шага
• Вывод готовой продукции
