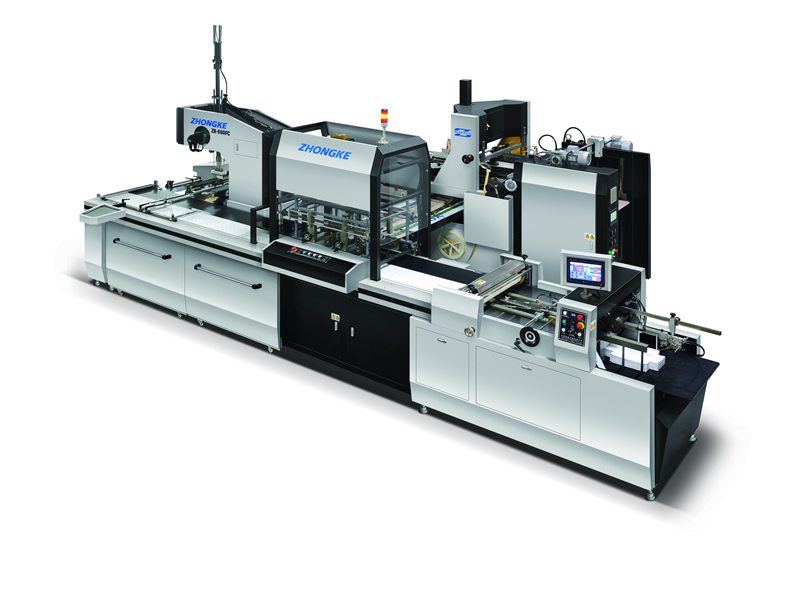

Автоматическая линия для производства жестких коробок
ZK 660FC
Автоматическая машина работает с 3-мя типами кроя лайнера для производства упаковки из картона, скорость до 35 штук в минуту, совмещение по датчикам с сервоприводами.
| Модель | ZK-660FC | ZK-660FC | ZK-660FC |
|---|---|---|---|
| Тип кроя лайнера | Стандартный клапан | Половинный клапан | Удлиненный клапан |

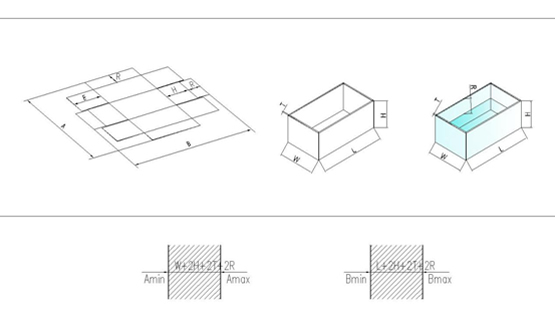

| Размер готовой коробки, мм | |||
| Макс. размер коробки, мм | 400х300х125 | 400х200х120 | 400х100х120 |
| Мин. размер коробки, мм | 85х60х12 | 85х60х45 | 85х60х45 |
| Скорость работы шт/мин. | 15-35 | 15-30 | 15-25 |
| Ширина загибки канта R мин / макс, мм | 15-70 | 15-70 | 15-70 |
| Плотность лайнера, г/м2 | 100-350 | 100-350 | 100-350 |
| Толщина картона, мм | 0,8-3 | 0,8-3 | 0,8-3 |
| Высота самонаклада для лайнера, мм | 260 | 260 | 260 |
| Высота самонаклада для картона, мм | 1000 | 1000 | 1000 |
| Энергопотребление, кВт | 24 | 24 | 24 |
| Объем емкости для клея, л | 45 | 45 | 45 |
| Требования по сжатому воздуху, л/мин | 12 | 12 | 12 |
| Вес, кг | 8100 | 8100 | 8100 |
| Габаритные размеры машины, ДхШхВ, мм | 6800×4300×3000 | 6800×4300×3000 | 6800×4300×3000 |
| Контроль вязкости клея | опция | опция | опция |
| Секция прессования готовой коробки ZK4030S | опция | опция | опция |
| Секция вклейки лайнера на дно коробки ZK-2018 | опция | опция | опция |
ZK-660FС имеет возможность работать с 3-мя типами кроя лайнера, для уменьшения тактильного эффекта на углах жесткой коробки, походит для сложных работ с высокими требованиями к качеству продукции, кант загибки лайнера внутрь коробки до 70 мм, простая в управлении, совмещение лайнера и картонной основы по датчикам и сервоприводам.
Основные секции
• Самонаклад картона
• Сборка основы жесткой коробки с фиксацией углов бумажной или пластиковой летной
• Самонаклад лайнера
• Секция нанесения клей на лайнер
• Станция подачи клея с функцией предварительного разогрева
• Вакуумный транспортер перемещения лайнера для совмещения с картонной основой
• Секция совмещения (укладки) картонной основы на лайнер с системой позиционирования по датчикам и сервоприводами
• Конвейер перемещения коробки в секцию оборачивания лайнеров
• Секция оборачивания лайнером собранной картонной основы
• Вывод готовой продукции.
- PLC контроллер
- Цветной сенсорный дисплей оператора с подсказками по работе машины и настройкам, индикацией ошибок
- Русский язык панели управления
- Сервоприводы для совмещения лайнера и картонной основы
- Система предварительного разогрева клея с установкой времени по таймеру
- Автоматический контроль вязкости клея (опция)
- Работа с двумя типами фиксирующей ленты для сборки картонной основы (бумага, пластик)
- Скорость работы до 35 коробок в минуту
